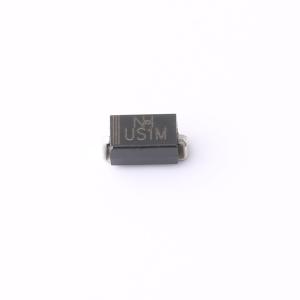

温馨提醒：图片仅供参考，商品以实物为准
US1M
耐压:1000V 电流:1A 反向恢复时间：75ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：塑料封装通过UL易燃性分类94V-0认证。 适用于印刷电路板。 紧密图案化结芯片。 低反向泄漏。 高正向浪涌电流能力。 保证在250℃/10秒的高温焊接。应用：用于低压、高频逆变器：DC/DC转换器、LED驱动器、续流和极性保护应用
- 品牌名称
- NH(纽航)
- 商品型号
- US1M
- 商品编号
- C7427770
- 商品封装
- DO-214AC
- 包装方式
- 编带
- 商品毛重
- 0.087167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.7V@1A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 反向恢复时间(Trr) | 75ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
商品特性
- 塑料封装符合保险商实验室（UL）94V - 0 阻燃等级，适用于印刷电路板
- 紧密匹配的结芯片
- 低反向漏电流
- 高正向浪涌电流能力
- 保证端子在 250°C 下焊接 10 秒
应用领域
- 用于低电压、高频逆变器：DC/DC 转换器、LED 驱动器、续流和极性保护应用
