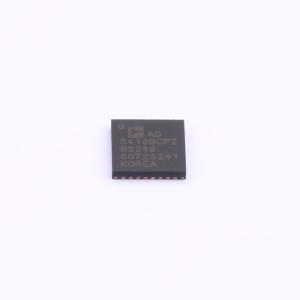

温馨提醒：图片仅供参考，商品以实物为准

AD5413BCPZ-RL7

14位分辨率电压和电流输出DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有HART连接的单通道、14位电压和电流输出DAC
品牌名称: ADI(亚德诺)
商品型号: AD5413BCPZ-RL7
商品编号: C7426777
商品封装: LFCSP-32(5x5)
包装方式: 编带
商品毛重: 0.118克(g)

商品参数

商品概述

AD5413是一款单通道、14位电压和电流输出的数模转换器（DAC），其电源电压范围为：AVSS引脚最低 -33 V，AVDD1引脚最高 +33 V。CHART引脚可使高速可寻址远程传感器（HART）信号交流耦合至电流输出端。 AD5413采用通用的4线串行外设接口（SPI），其时钟速率最高可达50 MHz，并且与标准SPI、QSPIrx、MICROWIRE、数字信号处理器（DSP）和微控制器接口标准兼容。SPI接口可选配SPI循环冗余校验（CRC）。与早期版本的类似DAC相比，AD5413的诊断特性有所改进。

商品特性

14位分辨率和单调性
单端子可提供电压和电流输出
电流输出范围：0 mA至24 mA，最大总不可调误差（TUE）为±0.3% FSR
经微调的输出电压范围：±10.5 V，总不可调误差（TUE）为±0.3% FSR
未经微调的超量程输出电压范围：±12.6 V（相当于在 +10 V时超量程26%）
用户可对失调和增益进行编程
片内基准源
片内诊断功能
工作温度范围：-40℃至 +105℃
32引脚、5 mm×5 mm LFCSP封装

应用领域

过程控制
执行器控制
通道隔离模拟输出
可编程逻辑控制器（PLC）和分布式控制系统（DCS）应用
HART网络连接

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	14位
	通道数	1
	接口类型	SPI
	工作电压	7V~33V
	稳定时间	12us

	属性	参数值
	输出类型	-
	积分非线性	-
	工作温度	-40℃~+105℃
	基准电压源	内置
	基准电压源温漂	12ppm/℃
	数据速率	50MHz
