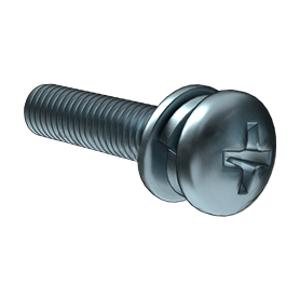

威工,十字小盘头机螺钉平弹垫组合,GB9074.8,M3*16,蓝白锌,4.8级
- 工业品
价格：￥0.0301价格含税（税率13%）
- 品牌名称
- WG(威工)
- 商品型号
- CHL100057
- 商品编号
- C7425578
- 商品毛重
1克(g)
- 材质 1008(碳钢)
- 规格 M3*16
广东仓0
购买数量
个
(3500个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 十字小盘头机螺钉三组合 |
| 材质 | 1008(碳钢) |
| 规格 | M3*16 |
| 表面处理 | 蓝白锌 |
| 性能等级 | 4.8级 |
| 组合平垫外径 | 6.64-7.0 |
| 牙外径 | 2.894-3 |
| 牙距 | 0.5 |
| 牙型 | 机械牙 |
| 尾端处理 | 平尾 |
| 槽型 | 十字 |
| 公称长度 | 15.7-16.3 |
| 组合平垫内径 | 2.73-2.83 |
| 属性 | 参数值 |
|---|---|
| 螺纹通规 | OK |
| 头部直径 | 5.2-5.5 |
| 螺纹止规 | OK |
| 组合弹垫内径 | 2.69-2.83 |
| 组合弹垫自由高度 | 1.6-2.0 |
| 头型 | 小盘头 |
| 槽深 | 0.86-1.43 |
| 头部厚度 | 2.01-2.15 |
| 组合弹垫厚度 | 0.7-0.9 |
| 牙尖角度 | 60 |
| 组合平垫厚度 | 0.45-0.55 |
| 组合弹垫宽度 | 1.1-1.3 |
| 旋向 | 右旋 |
商品详情
产品特点 FEATURES
1
本产品为WG（威工）品牌生产的十字小盘头机螺钉平弹垫组合件，符合GB9074.8标准，型号CHL100057，规格M3×16，适用于高精度装配需求
2
材质采用1008碳钢，具有良好的强度和韧性，适合中等载荷工况下的连接应用
3
表面经过蓝白锌处理，具备优异的防锈性能和一定的耐腐蚀能力，适用于室内及轻度户外环境
4
性能等级为4.8级，满足一般机械结构连接要求，提供可靠的抗拉与抗剪强度
5
螺纹为标准机械牙，牙距0.5mm，牙型60°，确保与配套螺母或孔位的良好配合
6
采用十字槽（PH2）设计，便于电动或手动工具快速安装，提高装配效率
7
头部为小盘头设计，直径5.2-5.5mm，厚度2.01-2.15mm，适配空间受限的安装场合
8
配备组合式平垫圈与弹簧垫圈：平垫外径6.64-7.0mm，内径2.73-2.83mm，厚度0.45-0.55mm；弹垫内径2.69-2.83mm，自由高度1.6-2.0mm，宽度1.1-1.3mm，厚度0.7-0.9mm，有效防止松动并分散压力
9
公称长度15.7-16.3mm，实际螺纹长度可达15.65-16.35mm，保证足够的拧入深度
10
尾端为平尾设计，避免尖端损伤工件表面，提升装配安全性
11
螺纹通规与止规检测合格，确保螺纹精度符合标准要求，可稳定配合使用
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于电子设备、仪器仪表、家用电器、小型机电设备等对安装空间有要求的领域
2
适用于需要防松功能的金属板材、塑料外壳或薄板连接部位
3
常用于自动化设备中的传感器固定、控制面板安装、电路板支撑等场景
4
适合在非高强度但需频繁拆装的环境中使用，如维修维护、调试测试等临时性连接
5
可作为标准紧固件用于各类机箱、机柜、外壳结构的组装，尤其适合批量生产装配线
6
适用于室温环境下运行的工业设备，不建议用于高温、强腐蚀或振动剧烈的极端工况
注意事项 PRECAUTIONS
1
请确认安装孔径与螺纹匹配，推荐使用M3标准螺纹孔，孔深应大于螺钉公称长度以确保充分拧入
2
安装时建议使用扭矩扳手控制拧紧力矩，避免过紧导致螺纹滑牙或材料变形
3
不宜用于高温环境（超过80℃），蓝白锌涂层可能失效，影响防腐性能
4
在湿热或盐雾环境中长期使用时，建议定期检查是否有锈蚀现象，必要时更换或补涂防护层
5
该产品为右旋螺纹，请注意安装方向，避免反向拧入造成损坏
6
若需承受较大冲击载荷或动态振动，建议选用更高性能等级（如8.8级）或加装锁紧装置
7
存放时应保持干燥通风，避免接触酸碱液体，防止表面氧化或涂层脱落
8
使用前请检查螺纹是否完好，如有毛刺或变形应予以剔除或更换
