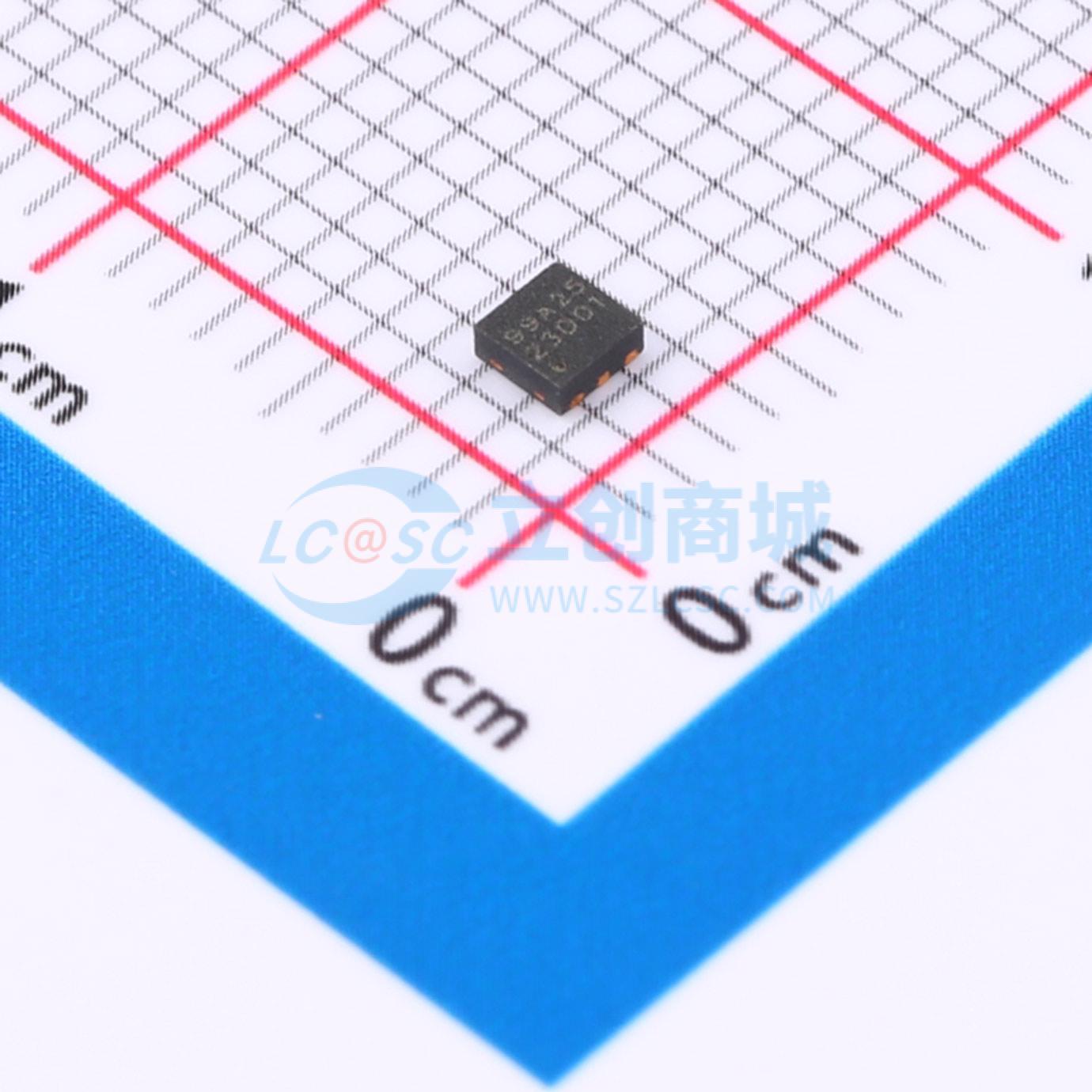

温馨提醒：图片仅供参考，商品以实物为准
SSP8099-25YT
同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SSP8099是一款同步升压转换器,设计用于碱性电池、镍氢可充电电池、锂锰电池或可充电锂离子电池供电的产品。它支持高达300mA的输出电流,从3.3V到5V的转换效率可达90%。该器件还提供降模式和直通模式,以及真正的关断功能。
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP8099-25YT
- 商品编号
- C7424762
- 商品封装
- TDFN-6AL(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5.2V | |
| 输出电压 | 2.5V | |
| 输出电流 | 300mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 50nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
SSP8099是一款专为碱性电池、镍氢充电电池、锂锰电池或可充电锂离子电池供电产品设计的同步升压转换器。它针对轻负载条件下的高效率进行了优化，以实现长时间电池使用寿命操作。SSP8099可以从3.3V到5V的转换中支持高达300mA的输出电流，并在200mA负载下达到高达90%的效率。它提供了降压模式和直通操作模式以适应不同应用需求。在降压模式下，即使输入电压高于输出电压时，输出电压仍能调节至目标值。在直通模式下，输出电压跟随输入电压。当VIN > VOUT + 0.3V时，SSP8099退出降压模式并进入直通模式。当禁用时，SSP8099支持真正的关断功能，该功能将负载与输入电源断开连接，以减少电流消耗。SSP8099提供可调输出电压版本和固定输出电压版本。它采用Green WLCSP-1.22x0.83-6B和TDFN-2x2-6AL封装形式供应。
商品特性
- 工作输入电压范围：0.9V 至 5.2V
- 超低静态电流
- 低关断模式电流：<1μA
- 超低 VIN 引脚静态电流：<2μA
- 1.0MHz 固定频率工作
- 可调输出电压范围：2.5V 至 5.2V
- 提供固定输出电压版本
- 功率节省模式，提高低输出功率时的效率
- 下降模式下的稳压输出电压
- 关断期间真正的断开
- 从 10mA 到 300mA 负载的效率高达 90%
- 工作环境温度范围：-40℃ 至 +85℃
- 提供绿色 WLCSP-1.22x0.83-6B 和 TDFN-2x2-6AL 封装
应用领域
- 单节锂离子到5V转换器
- 手持仪器
- 可穿戴应用
- 低功耗无线应用
- 电池供电系统
