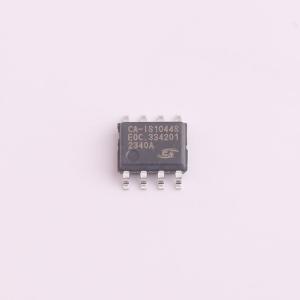

CA-IS1044S

CA-IS1044S 是一款隔离式控制器局域网(CAN)收发器，符合ISO11898-2 物理层技术规范。这款器件内部的逻辑输入与输出缓冲器之间通过二氧化硅 (SiO₂) 绝缘栅隔离，能够承受高达3750VRMS (60s)的隔离电压并提供±100kV/μs 的典型共模瞬态抑制(CMTI)。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于抑制端口间地电势差较高的噪声，确保数据的正确传输。 CA-IS1044S 在逻辑侧采用2.5V 至 +5.5V 单电源供电，便于连接不同电压的CAN 控制器，无需外部电平转换器。配合外部隔离电源，即可构成完整的隔离CAN 端口。收发器支持高达2Mbps 的传输速率，并在发送器输出端提供限流保护、热保护以及 ±58V 的过压保护，显性状态超时检测则可避免由于控制器错误或TXD 输入故障而导致的总线闭锁。此外，该器件的CAN 接收器输入具有 ±30V 的共模输入范围(CMR)，远远超出ISO11898 规范定义的-2V 至 +7V 范围，为系统提供可靠保护。 CA-IS1044S 工作温度范围为–40°C 至 125°C，提供8 引脚窄体SO 封装。

• 符合ISO 11898-2 物理层标准
• 提供 3.75kVRMS 隔离耐压
• ±100kV/μs 典型CMTI
• 隔离栅寿命： >40 年
• CANH、CANL 总线引脚具有 ±58V 故障保护
• ±30V 扩展共模输入范围(CMR)
• 发送器超时检测避免总线闭锁，允许最低传输速率为5.5 kbps
• 热关断
• 数据速率高达2Mbps
• 超低延时：140ns (典型值)，210ns (最大值)
• 2.5V 至5.5V 逻辑侧供电范围，可直接连接 2.7V、3V、3.3V 或5V CAN 控制器
• 未上电时，器件保持理想的无源特性，不对总线产生干扰
• 较宽的工作温度范围： -40°C 至 125°C
• 8 引脚窄体SO 封装
• 安全认证：
  • UL 1577 认证
  • DIN VVDE V 0884-10 基础隔离 (申请中)

• 工业现场网络
• 楼宇自动化
• 安防系统
• 运输系统
• 汽车网关
• 汽车电子与照明控制
• 电池管理系统(BMS)
