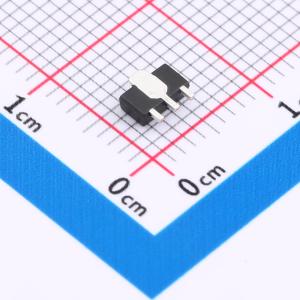

温馨提醒：图片仅供参考，商品以实物为准
SK1117A-3.3
800mA双极线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SK1117A 是一系列低压差三端稳压器，在 800mA 负载电流下的压差为 1.3V。它的特点是待机电流低，为 2mA。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- SK1117A-3.3
- 商品编号
- C7424567
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 16V | |
| 输出电压 | 3.3V | |
| 输出电流 | 800mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.3V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 噪声 | - | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+85℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SK1117A 是一系列低压差三端稳压器，在 800mA 负载电流下压差为 1.3V。它的待机电流低至 2mA。除了固定版本（输出电压为 1.2V、1.8V、2.5V、3.3V、5V 和 12V）外，还有可调版本，仅需两个外部电阻即可提供 1.25 至 12V 的输出电压。具备热关断和限流功能，以确保芯片和电源系统的稳定性。采用微调技术保证输出电压精度在 2%以内。其他输出电压精度如 1%可按需定制。它采用 SOT89 - 3 功率封装。
商品特性
- 除固定版本和可调版本外，输出值可按需定制。
- 最大输出电流为 800mA
- 工作输入电压范围：最大 18V
- 待机电流：2mA（典型值）
- 线性调整率：0.1%/V（典型值）
- 负载调整率：10mV（典型值）
- 环境温度：-40°C~85°C
- 与钽电容、电解电容兼容
应用领域
- 计算机主板、显卡的电源管理
- 液晶显示器和液晶电视
- DVD 解码板
- ADSL 调制解调器
- 开关电源的后置稳压器
