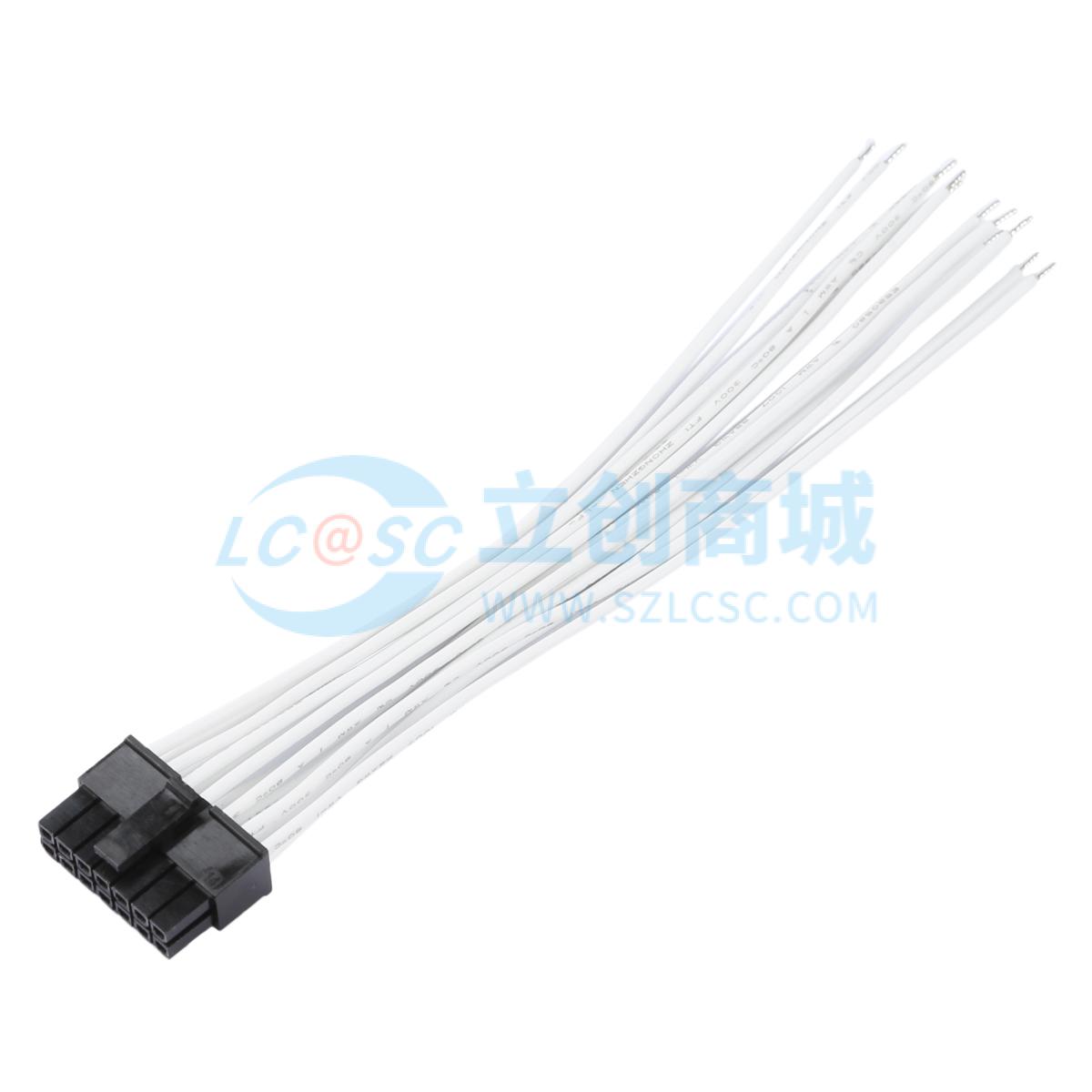

X3025T-2x07-PSN-A22W14-L150-X3025T-T5实物图

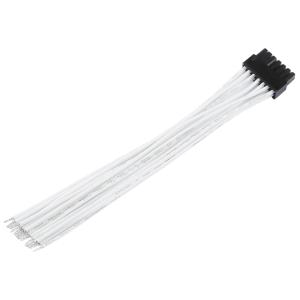

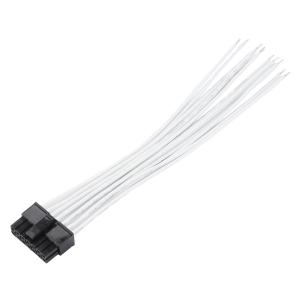

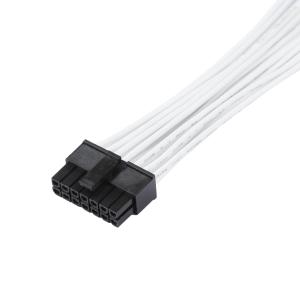

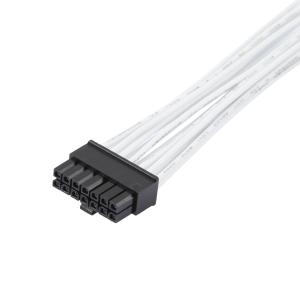

X3025T-2x07-PSN-A22W14-L150-X3025T-T5商品缩略图

3.00mm (MX43020/43025)公HSG,双排,2x07P端子线，长度150单端镀锡

工业品

价格：￥4.94价格含税（税率13%）

10+￥4.83

30+￥4.75

品牌名称: XKB Connection(中国星坤)
商品型号: X3025T-2x07-PSN-A22W14-L150-X3025T-T5
商品编号: C7423600
商品毛重: 13.111克(g)
线长
线材

广东仓99

购买数量

个

(100个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	杜邦线/端子排线/电子线
线长	15cm
线材	UL1007 22AWG
颜色	白色
线规	22AWG
间距	3mm

属性	参数值
尾部处理	镀锡
类型	端子线
线数	14.0
连接端数	单头
配件	1个胶壳
针脚数	14P

商品详情

产品特点 FEATURES

1 该端子线采用3.0mm间距设计，适用于高密度连接需求，确保信号传输的稳定性和可靠性。

2 线材选用UL1007标准的22AWG线规，具有优良的电气性能和耐久性，能够有效减少信号衰减。

3 单端镀锡处理，增强焊接稳定性，防止氧化，延长使用寿命。

4 配备1个胶壳，型号为X3025HM-2x07-N2，提供良好的机械保护和绝缘性能。

5 端子型号X3025TF-PSN，精选材质，安装方便，确保连接稳固，传输更稳定。

6 白色线缆设计，便于线路辨识和管理，提升工作环境的整洁度。

7 线长150mm，适中长度满足多数应用场景需求，灵活性高。

使用场景 APPLICATIONS

该端子线广泛应用于电子设备、工业控制、通信系统等领域。具体使用场景包括：

1 在电子设备中，用于连接主板与各种模块，如电源模块、显示模块等，确保信号和电力的稳定传输。

2 在工业控制系统中，连接传感器、执行器与控制单元，实现数据采集和指令传输，提高系统响应速度和精度。

3 在通信系统中，用于连接不同组件，保证信号的高速传输，支持稳定的通信链路。

4 适用于需要频繁插拔的场合，如测试设备、开发板等，其坚固的设计能承受多次插拔而不损坏。

5 在各种工作条件下，如高温、潮湿、振动等，该端子线仍能保持良好的性能，确保系统的可靠运行。

注意事项 PRECAUTIONS

1 安装时，请确保端子正确插入胶壳，避免错位或松动，影响连接稳定性。

2 操作过程中，避免过度弯曲或拉扯线缆，以免损伤内部导线，导致短路或断路。

3 维护时，定期检查端子和胶壳的连接状态，如有松动应及时紧固，确保连接可靠。

4 使用环境应保持干燥，避免长时间暴露在高湿或腐蚀性环境中，防止端子氧化或腐蚀。

5 在高温环境下使用时，注意散热，避免线缆过热导致绝缘层老化。

6 如发现线缆表面有划痕或破损，应及时更换，防止电气故障。

7 存储时，应放置在干燥、通风的地方，避免重压，保持线缆的自然状态，防止变形。

8 在进行焊接操作时，注意控制焊接温度和时间，避免过热损伤线缆和端子。

规格书

放大查看下载PDF

3.00mm (MX43020/43025)公HSG,双排,2x07P端子线，长度150单端镀锡
