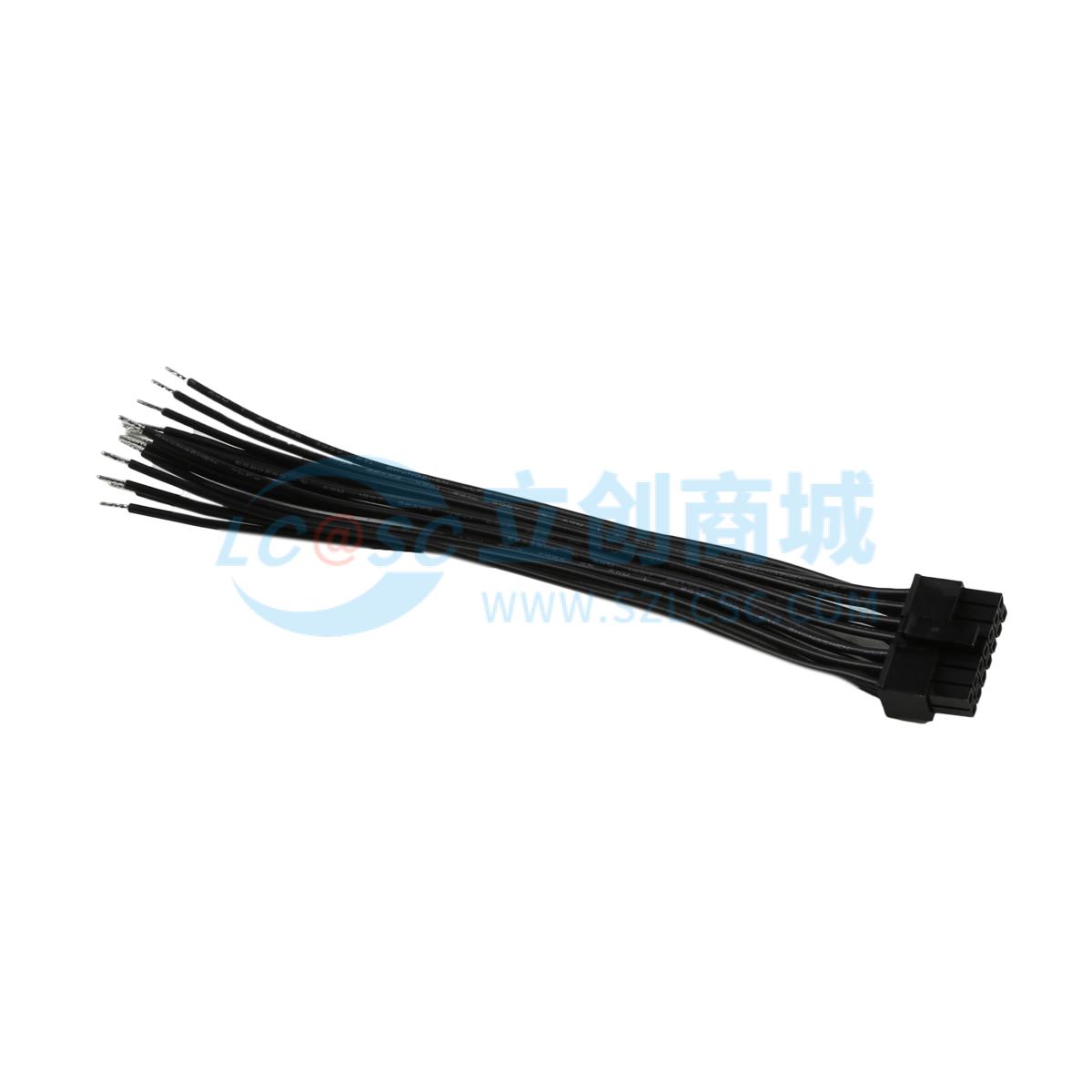

X3025T-2x07-PSN-A22B14-L150-X3025T-T5实物图

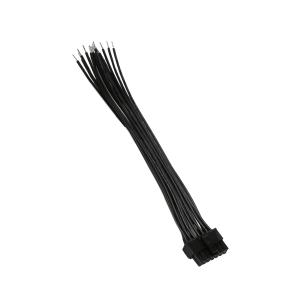

X3025T-2x07-PSN-A22B14-L150-X3025T-T5商品缩略图

3.00mm (MX43020/43025)公HSG,双排,2x07P端子线，长度150单端镀锡

工业品

价格：￥4.94价格含税（税率13%）

10+￥4.83

30+￥4.75

品牌名称: XKB Connection(中国星坤)
商品型号: X3025T-2x07-PSN-A22B14-L150-X3025T-T5
商品编号: C7423570
商品毛重: 12.964克(g)
线长
线材

广东仓99

购买数量

个

(100个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	杜邦线/端子排线/电子线
线长	15cm
线材	UL1007 22AWG
颜色	黑色
线规	22AWG
间距	3mm

属性	参数值
尾部处理	镀锡
类型	端子线
线数	14.0
连接端数	单头
针脚数	14P

商品详情

产品特点 FEATURES

1 该端子线采用3.0mm间距设计，适用于高密度连接需求，确保信号传输的稳定性和可靠性。

2 线材选用UL1007标准的22AWG线规，具有优良的电气性能和耐久性，能够有效减少信号衰减。

3 单端镀锡处理，镀锡长度为5mm，增强焊接的牢固性和抗氧化能力，延长使用寿命。

4 黑色线材设计，不仅美观大方，还能在复杂环境下提供良好的辨识度。

5 端子型号为X3025TF-PSN，胶壳型号为X3025HM-2x07-N2，精选端子确保安装方便且传输更稳定。

6 14Pin双排设计，满足多种连接需求，广泛应用于电子设备的内部连接。

7 优质线材和精密制造工艺，保证了产品的高性能和一致性，是工业自动化、通信设备等领域的理想选择。

使用场景 APPLICATIONS

该端子线广泛应用于各种需要高密度、高可靠连接的场景。具体包括：

1 工业自动化领域：如PLC控制柜、伺服驱动器等设备的内部连接，确保信号传输的稳定性和准确性。

2 通信设备：在交换机、路由器等通信设备中，用于模块间的信号传输，保障数据通信的高效与可靠。

3 汽车电子：在汽车电子控制系统中，用于连接各个传感器和执行器，确保车辆运行的安全与稳定。

4 医疗设备：在医疗仪器中，用于连接各个功能模块，保证设备的正常运行和数据的准确传输。

5 消费电子：在电视、音响等消费电子产品中，用于内部电路的连接，提升产品的整体性能。

在不同工作条件下，该端子线均能表现出色，适应各种严苛环境，提供稳定的连接解决方案。

注意事项 PRECAUTIONS

1 在安装过程中，需确保端子正确插入胶壳，避免因插接不当导致的接触不良。

2 焊接时应注意温度控制，避免高温损坏线材或端子，建议使用合适的焊锡和焊接工具。

3 使用环境中应避免长时间暴露在高温、高湿或强腐蚀性气体中，以防止线材和端子的性能下降。

4 定期检查连接部位，确保连接牢固，如有松动应及时紧固或更换。

5 存储时应保持干燥通风，避免重压和尖锐物体划伤，建议存放在专用包装袋中。

6 如发现线材有破损或端子有氧化现象，应及时更换，以免影响正常使用。

7 在操作过程中，注意静电防护，避免静电对电子元件造成损害。

8 最佳使用条件为温度范围-20℃至+80℃，湿度不超过85%，在此条件下可发挥最佳性能。

规格书

放大查看下载PDF

3.00mm (MX43020/43025)公HSG,双排,2x07P端子线，长度150单端镀锡

价格：￥4.94

购买数量

个

(100个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00
