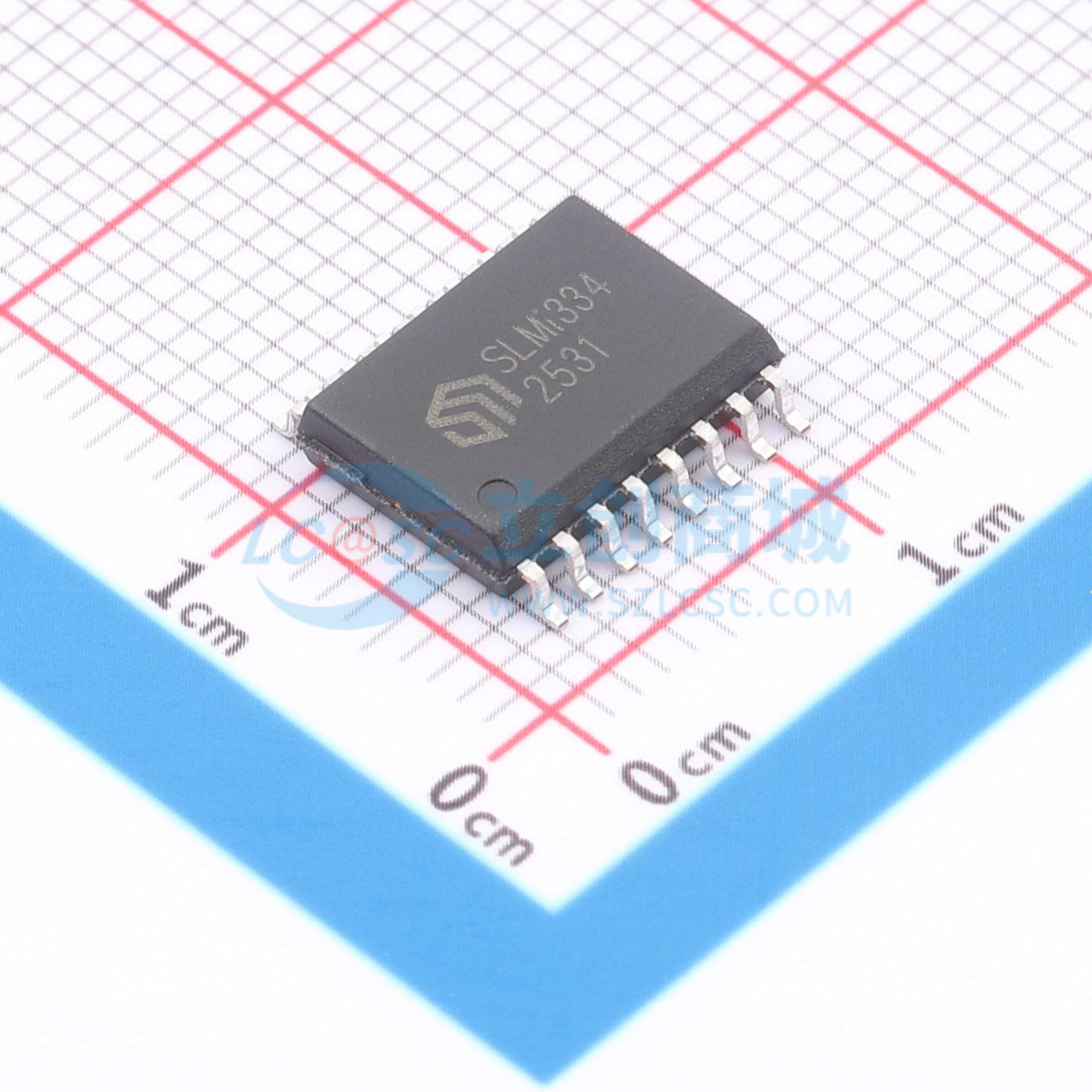

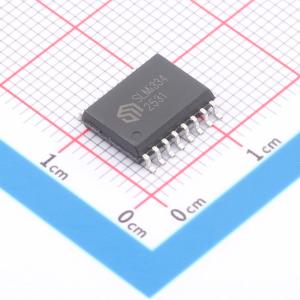

温馨提醒：图片仅供参考，商品以实物为准
SLMi334CG-DG
光耦兼容单通道隔离IGBT栅极驱动器，具有有源保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Sillumin(数明半导体)
- 商品型号
- SLMi334CG-DG
- 商品编号
- C7423328
- 商品封装
- SOP-16-300mil
- 包装方式
- 编带
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 3V~18V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 80ns | |
| 传播延迟 tpHL | 80ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - | |
| 功能特性 | 过流保护 |
商品概述
SLMi334隔离驱动器是一款先进的光电兼容单通道隔离IGBT栅极驱动器，具备有源保护功能，例如退饱和检测、欠压锁定、隔离故障检测和有源米勒钳位。SLMi334可提供4A峰值输出电流。对于不带H后缀的器件，默认退饱和阈值为6.5V；对于带H后缀的器件，默认退饱和阈值为9V。输入侧电源工作电压范围为3V至18V，输出侧电源允许范围为14V至40V。所有电源电压引脚均具备欠压锁定保护功能。内部退饱和故障检测可识别IGBT是否处于过流状态。当退饱和功能激活时，故障信号会穿过隔离屏障，将输入侧的FAULT输出拉低并阻断隔离器输入。在采用双极性输出电源的正常操作中关闭IGBT时，输出被钳位至VEE。如果输出电源为单极性，则可使用有源米勒钳位，允许米勒电流通过低阻抗路径泄放，防止IGBT在高电压瞬态条件下被动态开启。输入侧通过一个5kVrms增强型隔离屏障与输出驱动器隔离，并具备至少100kV/µs的共模瞬态抗扰度。
商品特性
- 通过AEC-Q100认证，适用于汽车应用，温度等级1：-40℃ 至 +125℃，环境温度
- 4.0A源/灌输出电流
- 退饱和检测
- 米勒钳位
- 故障期间软关断
- 无自动复位的故障
- 80ns（典型值）传播延迟
- 100kV/µs（最小值）共模瞬态抗扰度
- 输入侧电源范围从3V至18V
- 输出侧电源范围从14V至40V
- 引脚与光耦隔离IGBT栅极驱动器兼容
- SOP16W封装，爬电距离和电气间隙 >8.0mm
- 工作温度：-40℃ 至 +125℃
- 安全认证：符合UL 1577标准的5kVrms隔离（1分钟），符合GB4943.1-2011的CQC认证，计划符合DIN V VDE 0884-11
应用领域
- 交流和无刷直流电机驱动器
- 可再生能源逆变器
- 工业电源
