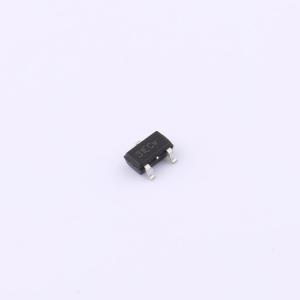

KTM1331TE-ST3

KTM1331是一款集成了隧道磁阻（TMR）技术和CMOS技术的磁开关传感器。具有高精度、高速、低功耗、高灵敏度等特性，适用于工业类电子、消费类电子等磁场开关检测。芯片内部电路包含电压发生器、比较器、数字逻辑控制模块、阈值修调模块和CMOS输出电路。KTM1331具有宽工作电压范围和宽工作温度范围。该系列芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。

KTM1331是一款锁存型磁场检测开关，可以以极低的电流消耗，提供锁存型磁开关响应。它检测平行于芯片封装表面的磁场，当磁场强度大于工作点（B）时，开关输出低电平；当磁场强度小于释放点（B）时，开关输出高电平。该芯片可以在1.8V~5.5V的供电电压范围内工作，并采用标准的SOT - 23 - 3L、TO - 92S和DFN2×2 - 3L封装。

• 超低功耗
• 50Hz版本：160nA@3.0V
• 1.6KHz版本：600nA@3.0V
• 连续工作版本：1.9uA@3.0V
• 宽工作电压范围：1.8V~5.5V
• 磁场阈值可选（Bop）
• BOP = 45Gs，BRP = - 45Gs
• BOP = 30Gs，BRP = - 30Gs
• BOP = 17Gs，BRP = - 17Gs
• BOP = 9Gs，BRP = - 9Gs
• BOP = 5Gs，BRP = - 5Gs
• 锁存型工作模式
• 高品质封装：SOT - 23 - 3L（MSL1），TO - 92S，DFN2×2 - 3L
• 工作温度范围：- 40℃~125℃
• 卓越的ESD性能：HBM 8KV
• 符合RoHS标准

水表、气表、流量计

• 电子锁、阀门位置检测
• 笔记本电脑和平板电脑开关检测
• 线性及旋转位置检测
• 非接触式检测
