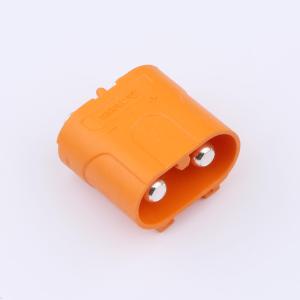

LCB40PB-M

SMT扩展库
嘉立创SMT补贴
PCB免费打样
工业品

嘉立创贴片惊喜价格立即查看

价格：￥3.5343

原价：￥ 4.59

10+￥3.234￥4.2

50+￥3.0492￥3.96

200+￥2.9491￥3.83

品牌名称: AMASS(艾迈斯)
商品型号: LCB40PB-M
商品编号: C7421495
商品毛重: 6.438克(g)

插头

连接方式

广东仓367
江苏仓5
SMT仓371

购买数量

个

(100个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交11单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 品牌为AMASS（艾迈斯），型号LCB40PB-M，属于Pin LC连接器系列板载连接器，采用橙色外壳设计

2 电气特性：额定电流45A MAX（110MB绝缘厚度0.6mm时）/35A MAX（110MB绝缘厚度0.4mm时），耐电压600V DC，绝缘电阻≥2000MΩ，接触电阻≤0.6mΩ

3 机械特性：机械寿命50次，成品插入力≤5.0kgf，成品拔出力（带卡扣）≥10kg，盐雾试验48h，连接方式为焊接

4 耐环境特性：工作温度范围-40℃至120℃，阻燃等级UL94 V-0（壁厚0.8mm），灼热丝等级GB/T 8510 650℃（壁厚0.8mm），环保要求RoHS2.0

5 材质：外壳体为PBT GF30（橙色，镀银），主件为紫铜（电镀银），电缆为镀银材质

6 结构：板载式设计，提供详细堆叠图及PCB布局尺寸，便于安装焊接

使用场景 APPLICATIONS

1 适用于非线式控制器与电缆、电线之间连接的锂电产品

2 可用于锂电工具（如电动螺丝刀、电锯）的内部电源传输连接

3 适用于储能设备（如便携式充电宝、小型储能电站）的模块间电源接口

4 可应用于小型电动车辆（如平衡车、电动滑板车）的控制器与线缆连接

5 适用于工业用锂电驱动设备的板载电源连接场景

注意事项 PRECAUTIONS

1 焊接工艺需遵循参数：上游区预热终止温度160℃，下游区预热终止温度210℃；波峰焊接上游区温度180℃、下游区温度240℃~270℃，焊接时长3~6s

2 产品应贮存在干燥、清洁的环境下，周围避免腐蚀性或其他刺激性气体，存储温度-10℃~40℃，相对湿度≤80%

3 存储时需提供塑胶袋封口密封，避免长时间暴露导致塑胶或硫化物接触、性能受损

4 使用前请确认连接器的额定电压、电流与应用场景匹配，避免过载使用

5 操作时避免过度用力插拔或安装，以防损坏连接器结构或触点

6 焊接后需待冷却至常温再进行后续操作，防止高温影响连接器性能

7 运输过程中应避免剧烈震动、碰撞、雨淋及暴晒，使用常规交通工具运输

8 不要在超过工作温度范围（-40℃至120℃）的环境下使用该连接器

规格书

放大查看下载PDF
