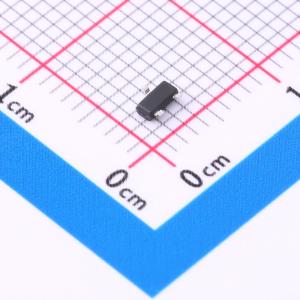

温馨提醒：图片仅供参考，商品以实物为准
ASH05E2U
单向ESD 截止5V 容值180PF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 车规ESD 保护器件 防静电 响应速度快
- 品牌名称
- SCME(晟驰微)
- 商品型号
- ASH05E2U
- 商品编号
- C7419245
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 180pF |
商品特性
- ASHxxE2U系列瞬态电压抑制器阵列，旨在保护计算机、打印机、商用机器、通信系统等应用。
- 该系列在8/20μs波形下额定功率为350瓦，仅连接引脚1和2时也可用作双向抑制器。
- 该系列采用SOT - 23封装，具有低漏电流特性。
- IEC 61000 - 4 - 2（静电放电） - ±30kV接触放电 - ±30kV空气放电
- 350W峰值脉冲功率（tp = 8/20μs）
- IEC 61000 - 4 - 4电快速瞬变脉冲群保护 - 40A（5/50ns）
- 无卤且符合RoHS标准
- 保护单向I/O线
- 低钳位电流
- 低漏电流
- 通过AEC - Q101认证
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理
- 笔记本电脑/台式机/服务器
- 便携式仪器
- 外设及寻呼机
