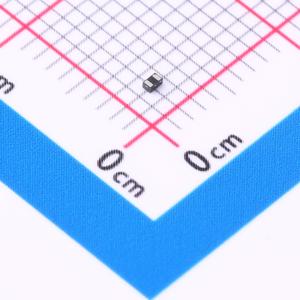

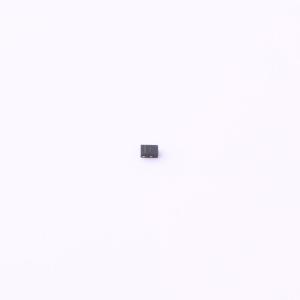

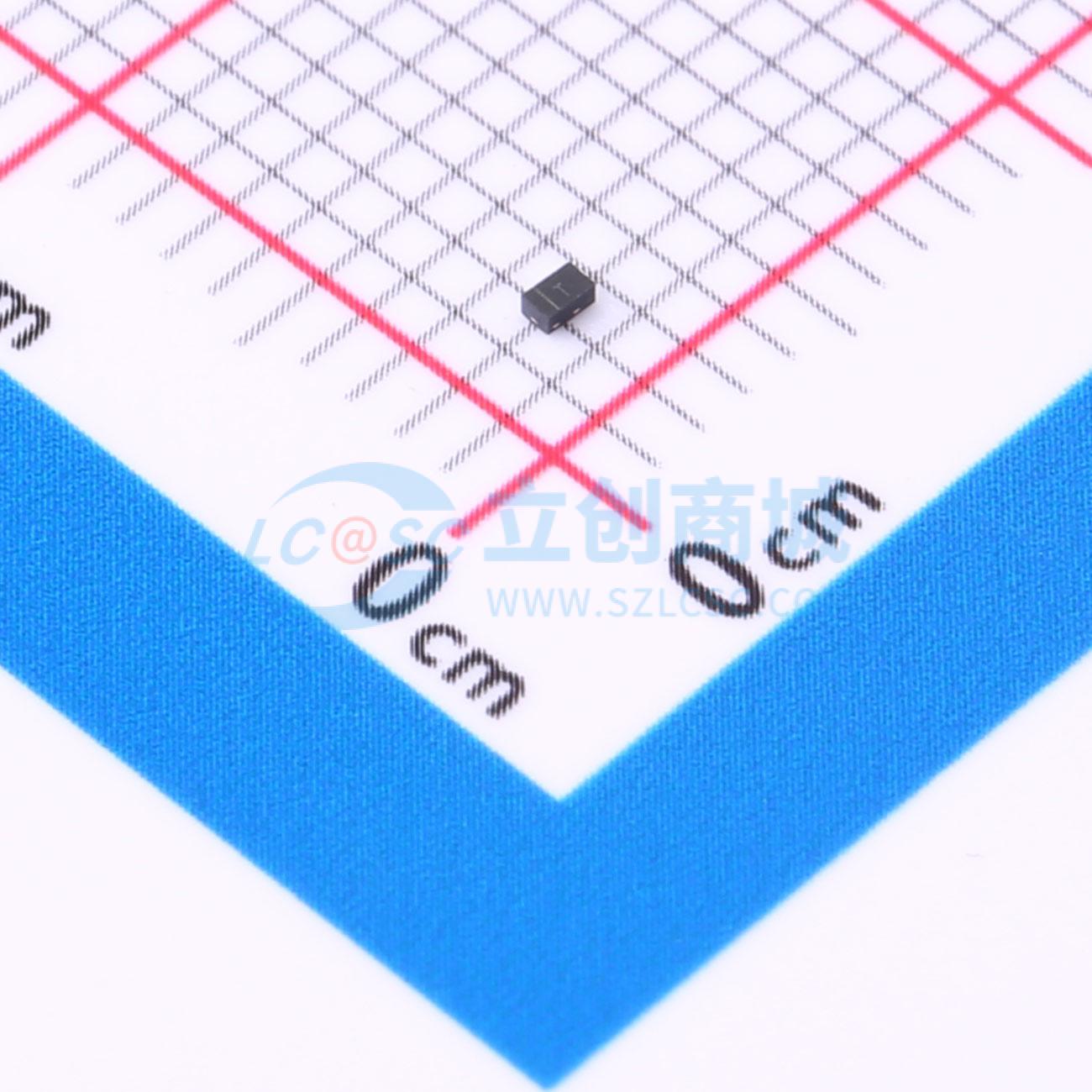

CSH03FB
单向ESD 3.3V截止 峰值脉冲电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工规ESD 保护器件 防静电 响应速度快
- 品牌名称
- SCME(晟驰微)
- 商品型号
- CSH03FB
- 商品编号
- C7419214
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.05015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 击穿电压 | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- CSHxxFB系列旨在保护连接到数据和传输线路的电压敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。出色的钳位能力、低泄漏和快速响应时间，使这些元件非常适合在电路板空间有限的设计中用于静电放电保护。
- IEC 61000 - 4 - 2（ESD） - ±30 kV接触放电 - ±30 kV空气放电
- 100W峰值脉冲功率（8/20μs）
- IEC 61000 - 4 - 4电快速瞬变保护 - 40A（5/50ns）
- 无卤且符合RoHS标准
- 保护单向I/O线路
- 为高速数据线提供瞬态保护
- 低钳位电压
- 低泄漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理
- 笔记本电脑/台式机/服务器
- 便携式仪器
- 外设和寻呼机
