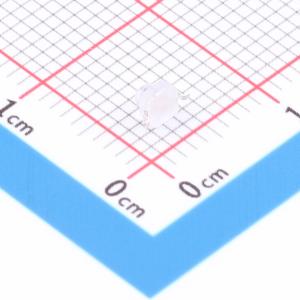

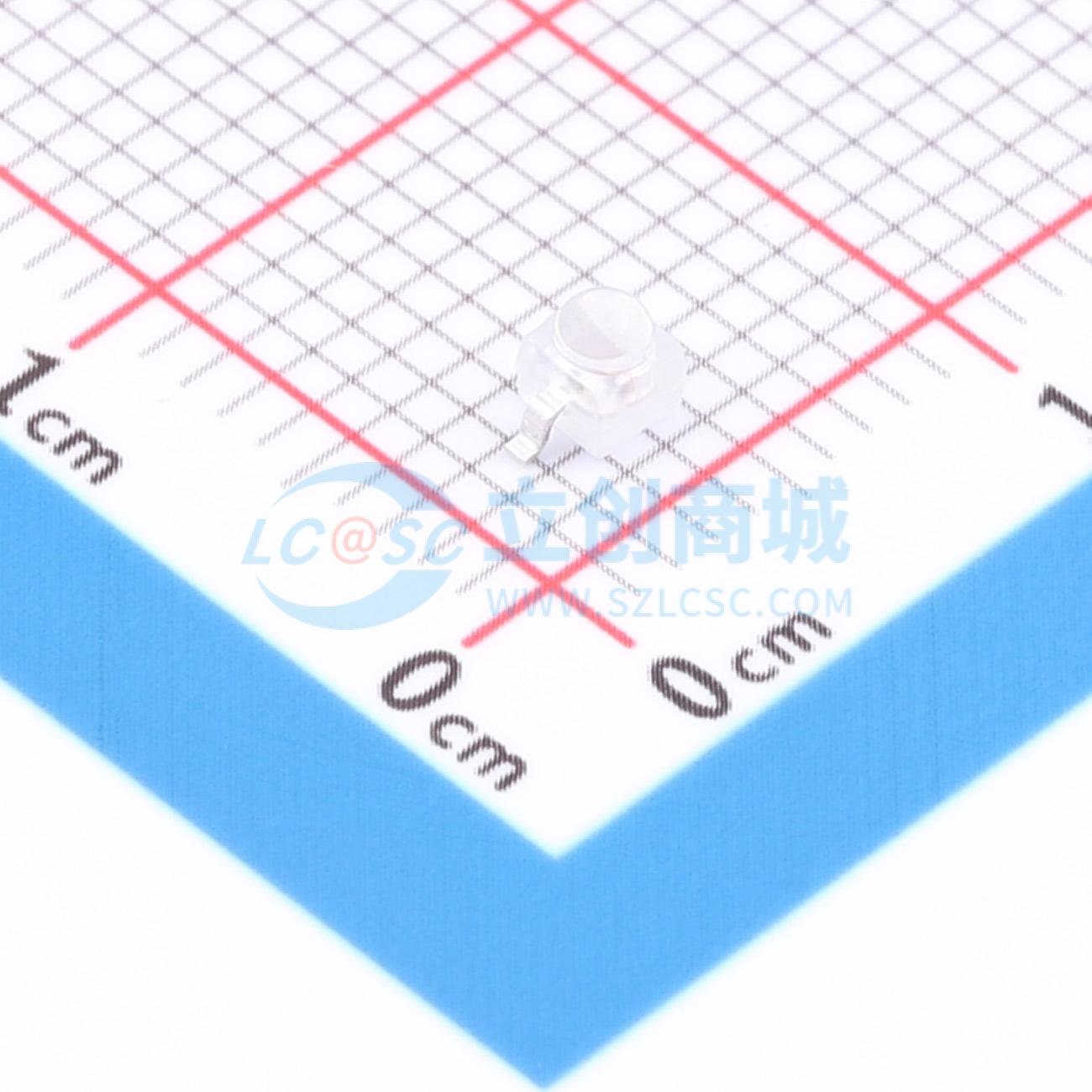

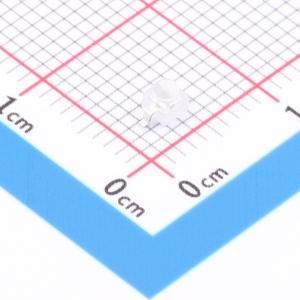

VSMY2943GX01
高速940nm红外发光二极管，表面发射技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是基于GaAlAs表面发射芯片技术的红外940nm发光二极管，具有极高的辐射强度、高光功率和高速性能，采用透明、无色塑料封装（带透镜），适用于表面贴装（SMD）。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VSMY2943GX01
- 商品编号
- C7413689
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 红外发射管 | |
| 正向压降(Vf) | 2.5V | |
| 耗散功率(Pd) | 180mW | |
| 波长 | 940nm | |
| 辐射强度 | 27mW/sr@IF=100mA |
| 属性 | 参数值 | |
|---|---|---|
| 正向电流 | 100mA | |
| 直流反向耐压(Vr) | 5V | |
| 视角 | 28° | |
| 工作温度 | -40℃~+85℃ | |
| 半波宽 | 50nm |
商品概述
作为SurfLightTM产品组合的一部分，VSMY2943系列是940nm红外发光二极管，基于GaAlAs表面发射芯片技术，具有极高的辐射强度、高光功率和高速度。它们采用透明、无色塑料封装（带透镜），适用于表面贴装（SMD）。
商品特性
- 封装类型：表面贴装
- 封装形式：GW、RGW
- 尺寸（长×宽×高，单位：mm）：2.3×2.3×2.55
- 通过AEC - Q101认证
- 峰值波长：λₚ = 940nm
- 高可靠性
- 高辐射功率
- 极高的辐射强度
- 半强度角：Φ = ±28°
- 适用于高脉冲电流操作
- 引脚配置：鸥翼型或反向鸥翼型
- 封装与探测器VEMD2503X01系列匹配
- 车间寿命：4周，湿度敏感等级2a，符合J - STD - 020标准
- 材料分类：有关合规定义请见www.vishay.com/doc?99912，符合RoHS标准，无卤，环保（5 - 2008）
应用领域
- 汽车传感器
- 光电断续器
- 光开关
- 接近传感器的发射源
- 红外照明
