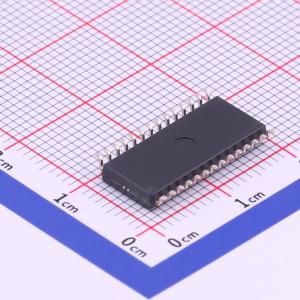

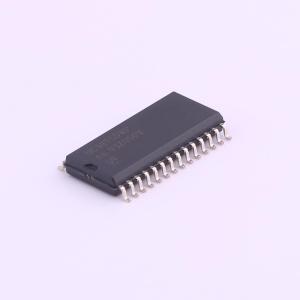

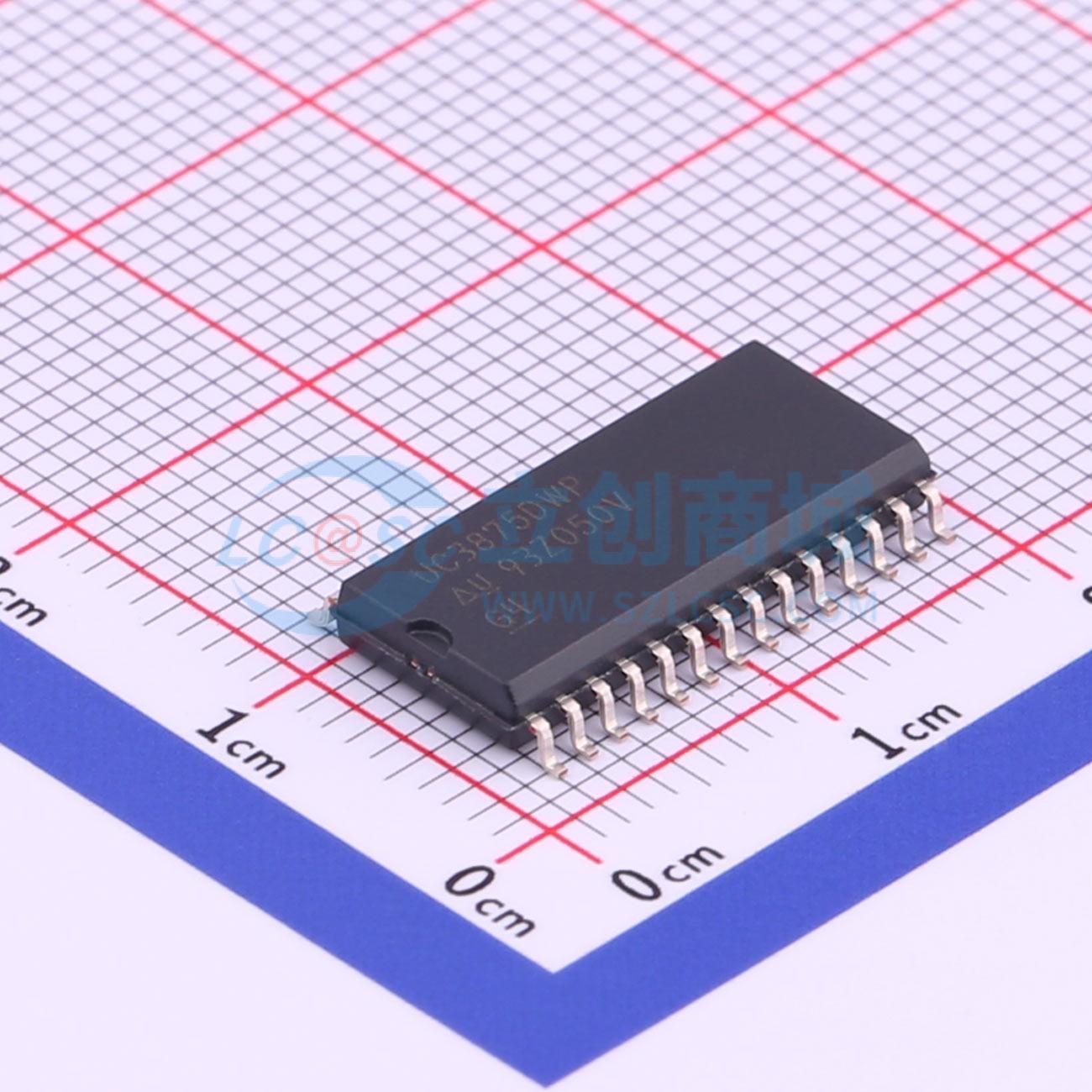

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 9.5V~20V | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 100% | |
| 拓扑结构 | 全桥式 | |
| 工作温度 | 0℃~+70℃@(Ta) |
商品概述
UC1875系列集成电路通过使一个半桥相对于另一个半桥进行移相开关来控制桥式功率级，可实现恒定频率脉宽调制，并结合谐振零电压开关，以在高频下实现高效性能。该系列电路可配置为在电压或电流模式下运行，并设有独立的过流关断功能，以实现快速故障保护。 提供可编程延时，用于在每个输出级开启时插入死区时间。该延时为谐振开关动作提供时间，且每对输出（A - B、C - D）可独立控制。 由于振荡器能够在超过2 MHz的频率下工作，因此实际整体开关频率可达1 MHz。除标准自由运行模式外，通过CLOCK SYNC引脚，用户可将这些器件配置为接受外部时钟同步信号，也可将多达5个器件锁定在一起，工作频率由最快的器件决定。 保护功能包括欠压锁定，在电源电压达到10.75 V阈值之前，所有输出保持低电平有效状态。内置1.5 V迟滞，以确保芯片电源可靠自举。具备过流保护功能，在故障发生后7 μs内将输出锁定在关断状态。过流故障电路实现全周期重启操作。 其他特性包括带宽超过7 MHz的误差放大器、5 V基准、软启动功能以及灵活的斜坡生成和斜率补偿电路。 这些器件有20引脚DIP、28引脚“蝙蝠翼”SOIC和28引脚功率PLCC塑料封装，工作温度范围为0℃至70℃和 - 25℃至 + 85℃；还有密封陶瓷双列直插、表面贴装和陶瓷无引脚芯片载体封装，可在 - 55℃至 + 125℃温度范围内工作。
商品特性
- 0%至100%占空比控制
- 可编程输出开启延时
- 与电压或电流模式拓扑兼容
- 开关频率达1 MHz时可实际应用
- 四个2 A图腾柱输出
- 10 MHz误差放大器
- 欠压锁定
- 低启动电流 - 150 μA
- 欠压锁定期间输出低电平有效
- 软启动控制
- 带全周期重启的锁存过流比较器
- 微调基准
