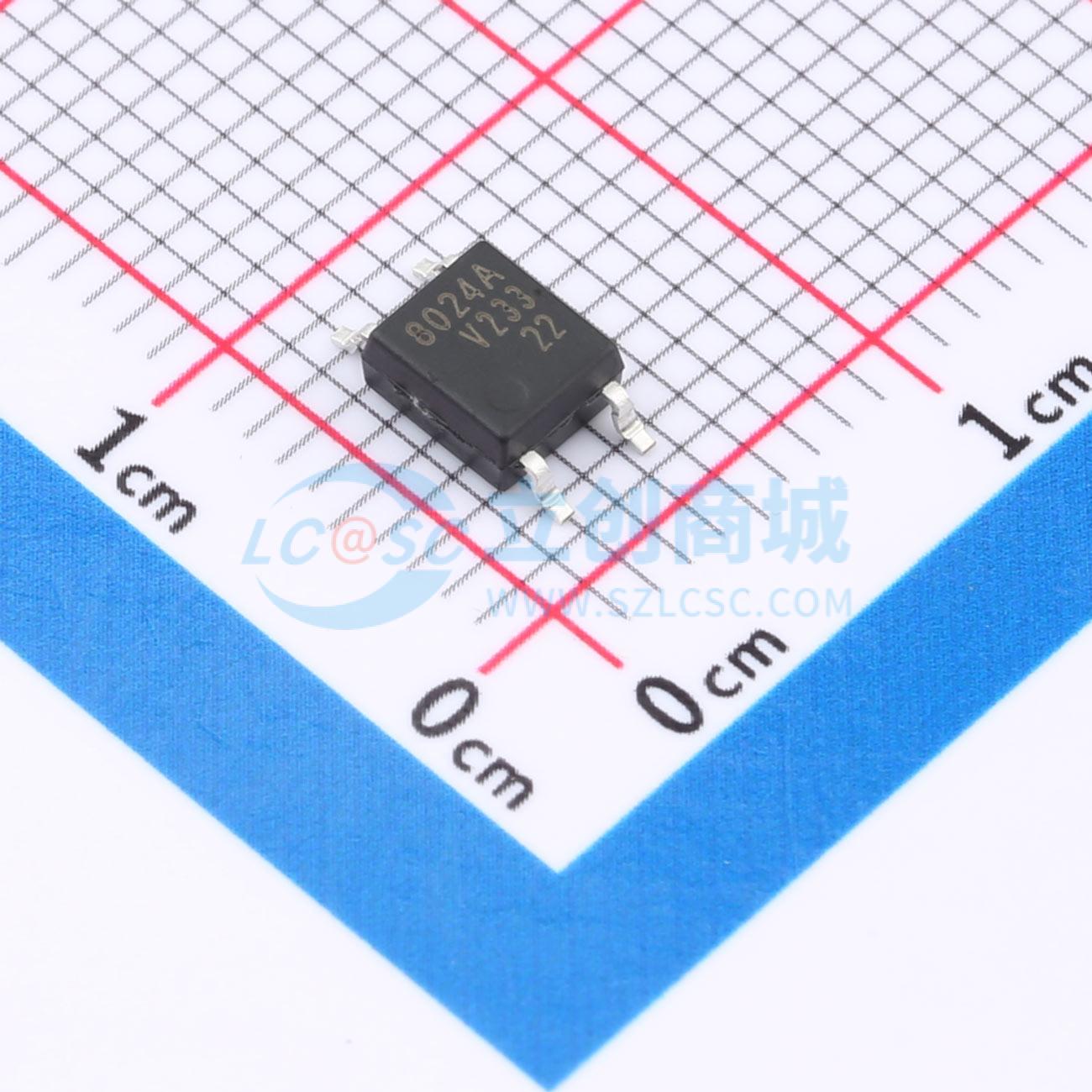

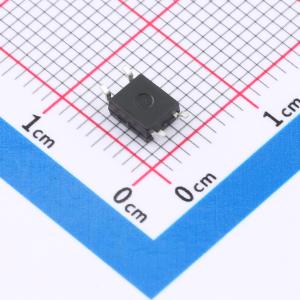

温馨提醒：图片仅供参考，商品以实物为准
VOT8024AM-T
双向可控硅 有 1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由与光敏过零三端双向可控硅光耦合的砷化镓红外发光二极管组成，采用节省电路板空间的扁平SOP-4封装。可将低压逻辑与120V AC、240V AC和380V AC线路隔离，以控制电阻性、电感性或电容性负载，包括电机、螺线管、大电流晶闸管或三端双向可控硅以及继电器。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOT8024AM-T
- 商品编号
- C7413108
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 有 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 正向电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 800V | |
| 静态dv/dt | 1000V/us | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+110℃ | |
| 耗散功率(Pd) | 330mW | |
| 端子数 | 4 |
商品概述
VOT8024AM由一个GaAs红外LED光学耦合到一个光敏零交叉TRIAC，封装在节省电路板空间的微型扁平SOP-4封装中。VOT8024AM将低压逻辑与120 VAC、240 VAC和380 VAC线路隔离，以控制电阻性、电感性或电容性负载，包括电机、螺线管、高电流晶闸管或TRIAC及继电器。
应用领域
- 固态继电器中的Power TRIAC驱动器
- 三相交流设备
- 电机控制
- 工业控制
- 白色家电/家用设备
