- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

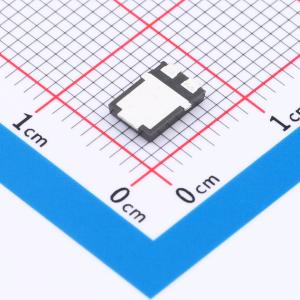

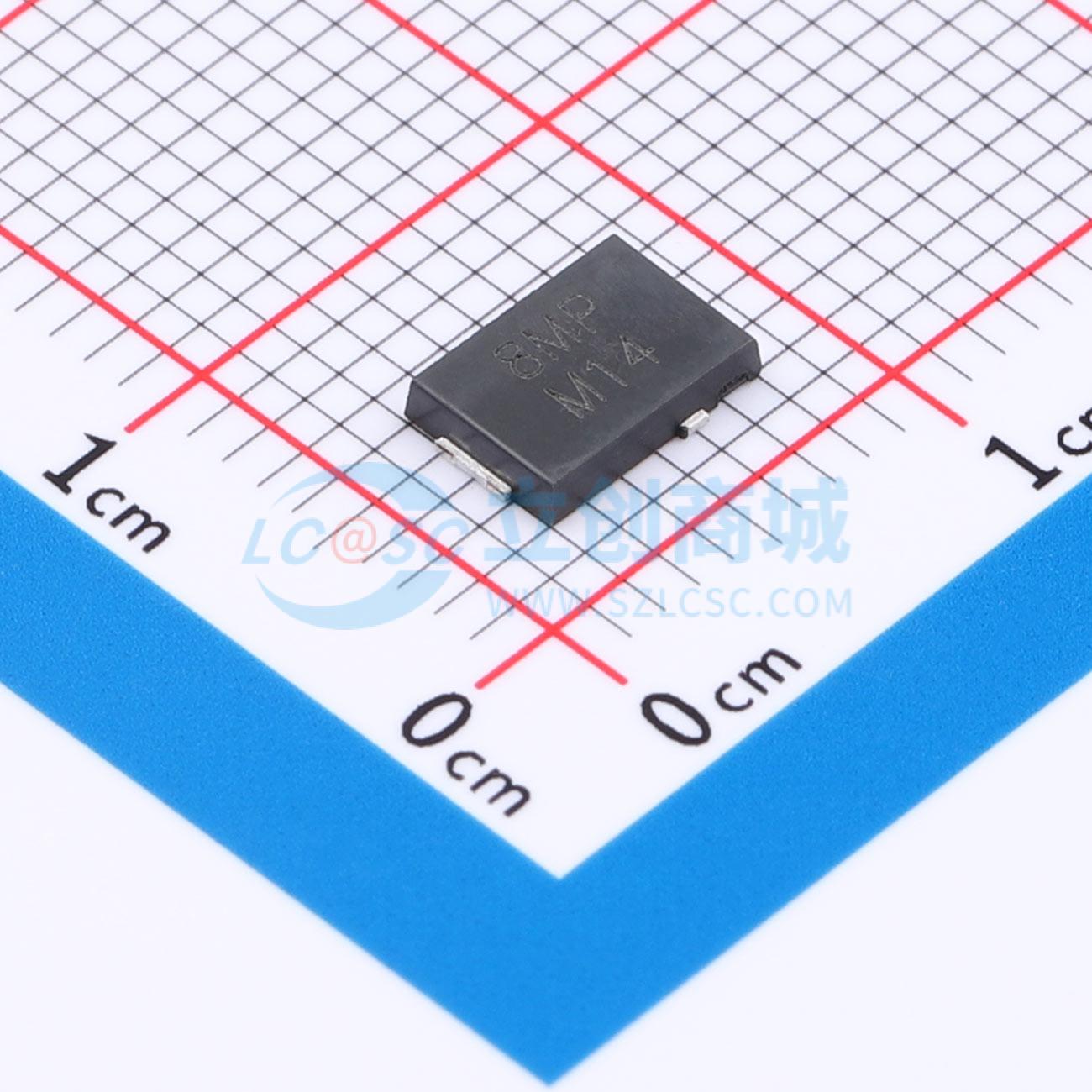

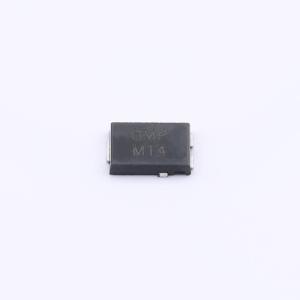

V8PM153HM3/H
电压:150V 电流:8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：非常低的外形。 典型高度为 1.1 mm。 沟槽 MOS 肖特基技术。 低正向压降，低功耗。 高效运行。 符合 J-STD-020 的 MSL 1 级，LF 最大峰值为 260℃。应用：用于低压高频逆变器、续流、DC/DC 转换器和极性保护应用
- 品牌名称
- VISHAY(威世)
- 商品型号
- V8PM153HM3/H
- 商品编号
- C7409262
- 商品封装
- TO-277A
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 870mV@8A | |
| 直流反向耐压(Vr) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 8A | |
| 反向电流(Ir) | 100uA@150V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 140A |
商品特性
- 超薄外形，典型高度为1.1mm
- 采用沟槽MOS肖特基技术
- 正向压降低，功率损耗低，运行效率高
- 符合J-STD-020标准的MSL 1级，LF最大峰值温度为260°C
- 可提供符合AEC-Q101标准的产品
- 汽车级订购代码；基础产品编号为HM3
应用领域
适用于低压高频逆变器、续流、DC/DC转换器和极性保护应用。
