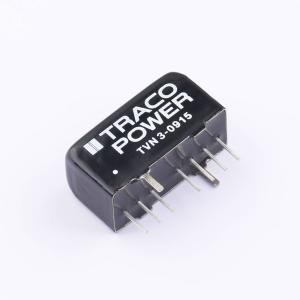

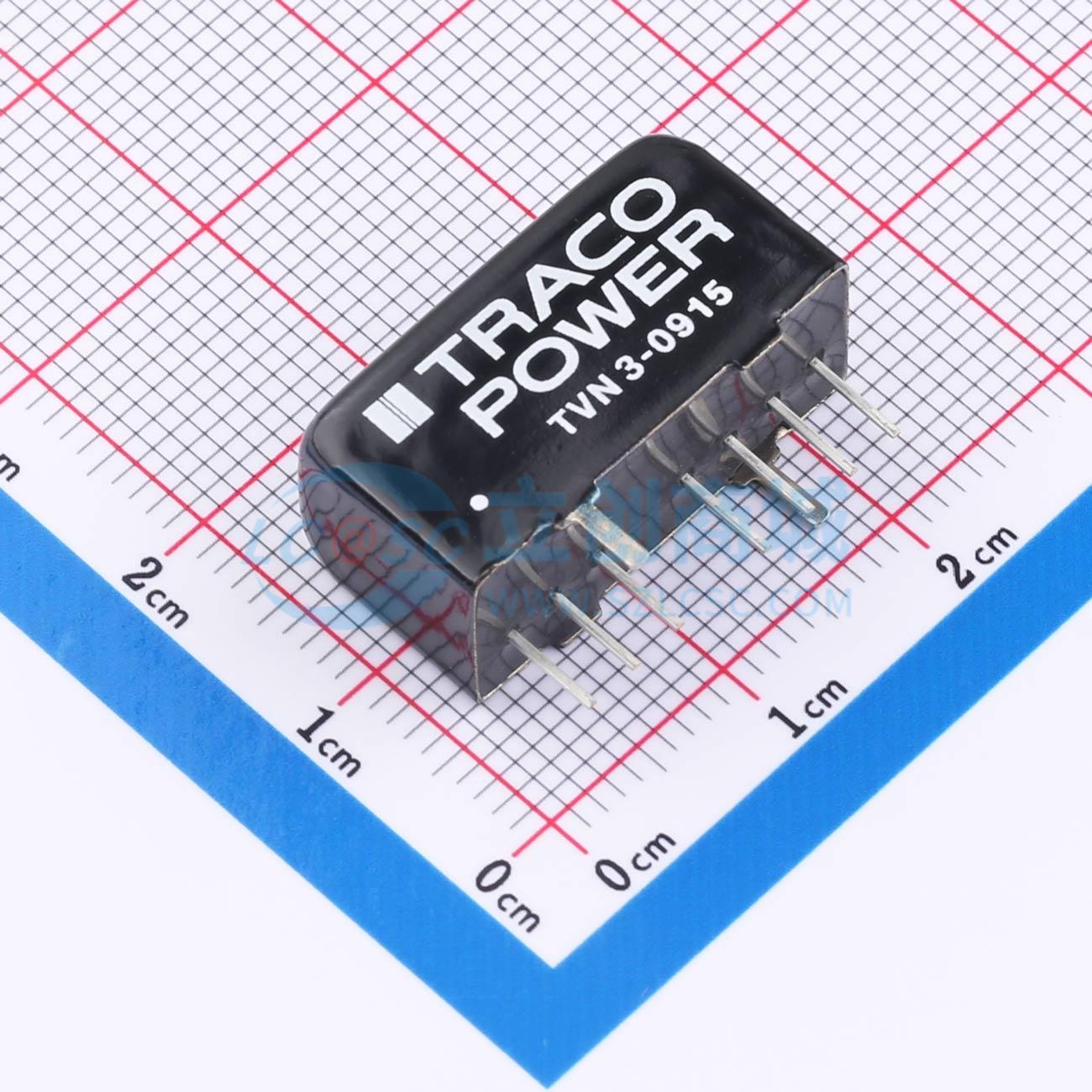

温馨提醒：图片仅供参考，商品以实物为准
TVN 3-0915
4.5V~13.2V 24V 125mA 3W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低纹波和噪声的3瓦DC/DC转换器，采用紧凑的SIP-8封装，输出完全稳压。除标准的2:1输入电压范围外，低输入电压型号的输入电压范围扩展至4.5-13.2VDC（3:1）。在高达75°C的环境温度下可满负载可靠运行且无需降额，在高达90°C时降额50%运行。具有1600VDC的I/O隔离电压和短路保护功能，适用于空间有限的广泛应用场景。
- 品牌名称
- TRACO POWER
- 商品型号
- TVN 3-0915
- 商品编号
- C7404550
- 商品封装
- SIP,21.8x9.6mm
- 包装方式
- 管装
- 商品毛重
- 8.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 13.2V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | 24V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 125mA | |
| 隔离电压(Vrms) | 1.6kV | |
| 工作温度 | -40℃~+90℃ | |
| 长度 | 21.8mm | |
| 宽度 | 9.6mm | |
| 高度 | 11.2mm |
商品概述
TVN 3系列包含超低纹波和噪声的3瓦DC/DC转换器。它们采用紧凑的SIP - 8封装，输出完全稳压。除了标准的2:1输入电压范围外，低输入电压型号的输入电压范围扩展至4.5 - 13.2 VDC（3:1）。在高达75℃的环境温度下可满载可靠运行，无需降额；在高达90℃的环境温度下，降额50%仍可运行。具备1600 VDC的输入/输出隔离电压和短路电流保护功能，适用于空间有限的广泛应用场景。
商品特性
- 超低纹波和噪声，典型值为10mVp - p
- 紧凑的SIP - 8封装
- 输入电压范围：4.5 - 13.2、9 - 18、18 - 36、36 - 75 VDC
- 输入/输出隔离1600 VDC
- 工作温度范围：-40℃至+75℃，无需降额
- 输出完全稳压
- 短路保护
