温馨提醒：图片仅供参考，商品以实物为准

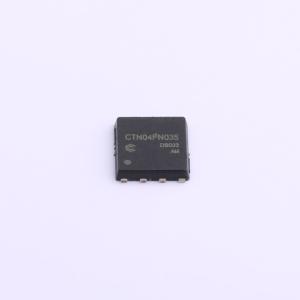

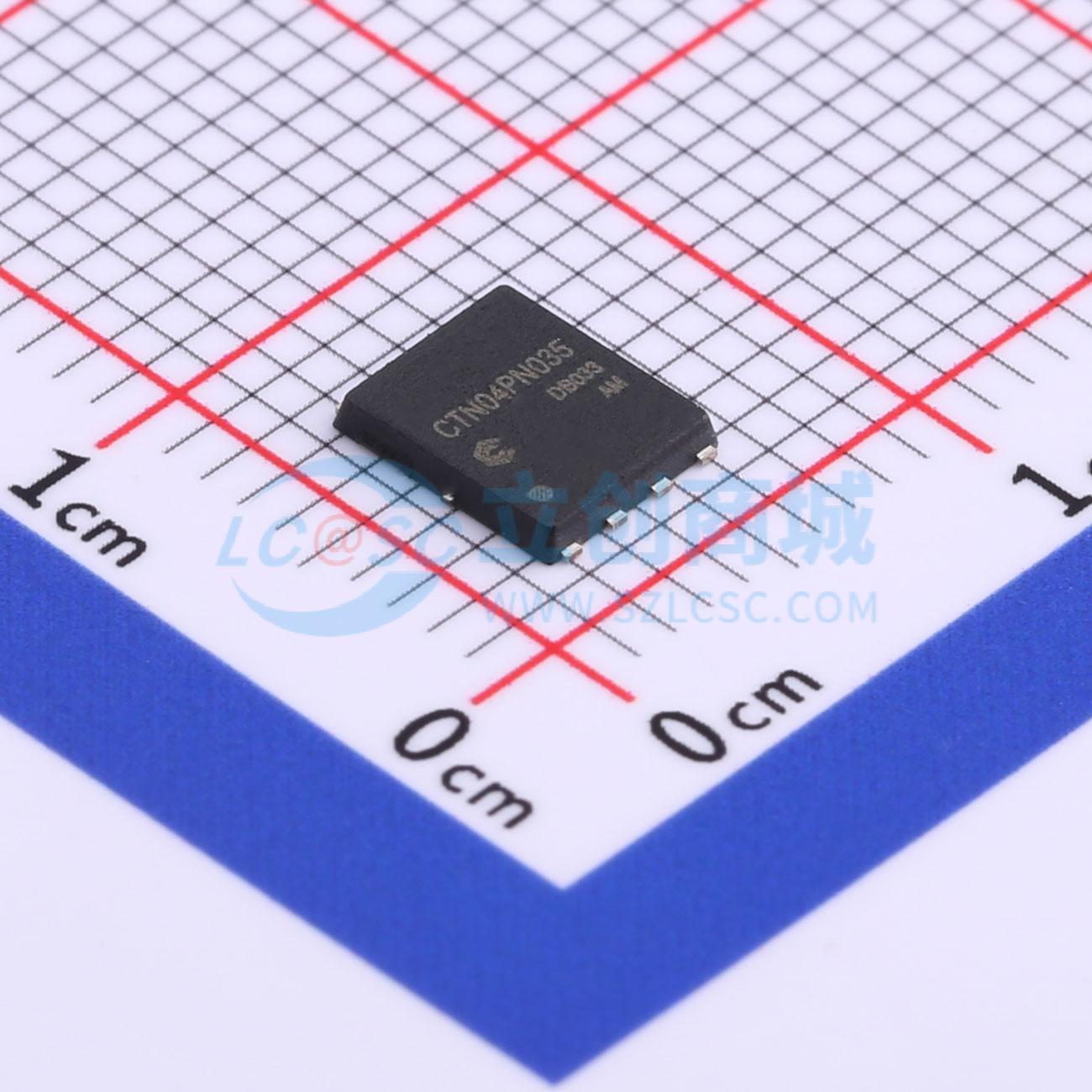

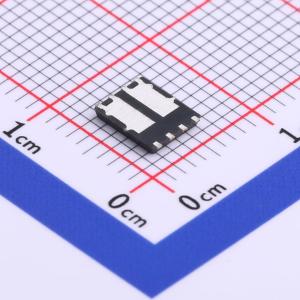

CTN04PN035
CTN04PN035
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- CTN04PN035
- 商品编号
- C783266
- 商品封装
- PDFN-8(5.2x6.2)
- 包装方式
- 编带
- 商品毛重
- 0.226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 15mΩ@10V；29mΩ@10V | |
| 耗散功率(Pd) | 10W | |
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 6.5nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 415pF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 112pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 超低栅极电荷
- 100%保证耐雪崩能力
- 符合RoHS标准
- 提供绿色环保器件
- 出色的CdV/dt效应抑制能力
- 先进的高单元密度沟槽技术
应用领域
-H桥-逆变器
