温馨提醒：图片仅供参考，商品以实物为准

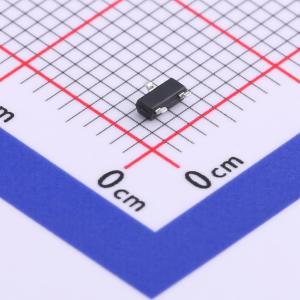

CTZ2305A
CTZ2305A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- CTZ2305A
- 商品编号
- C783256
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 38mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 600mV | |
| 栅极电荷量(Qg) | 6.1nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 740pF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 290pF | |
| 栅极电压(Vgs) | ±12V |
商品特性
-超低栅极电荷-符合RoHS标准-提供绿色环保器件-出色的Cdv/dt效应抑制能力-先进的高单元密度沟槽技术
应用领域
-负载开关-电源管理-脉冲宽度调制(PWM)
