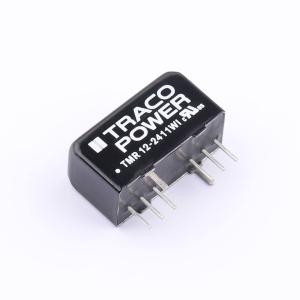

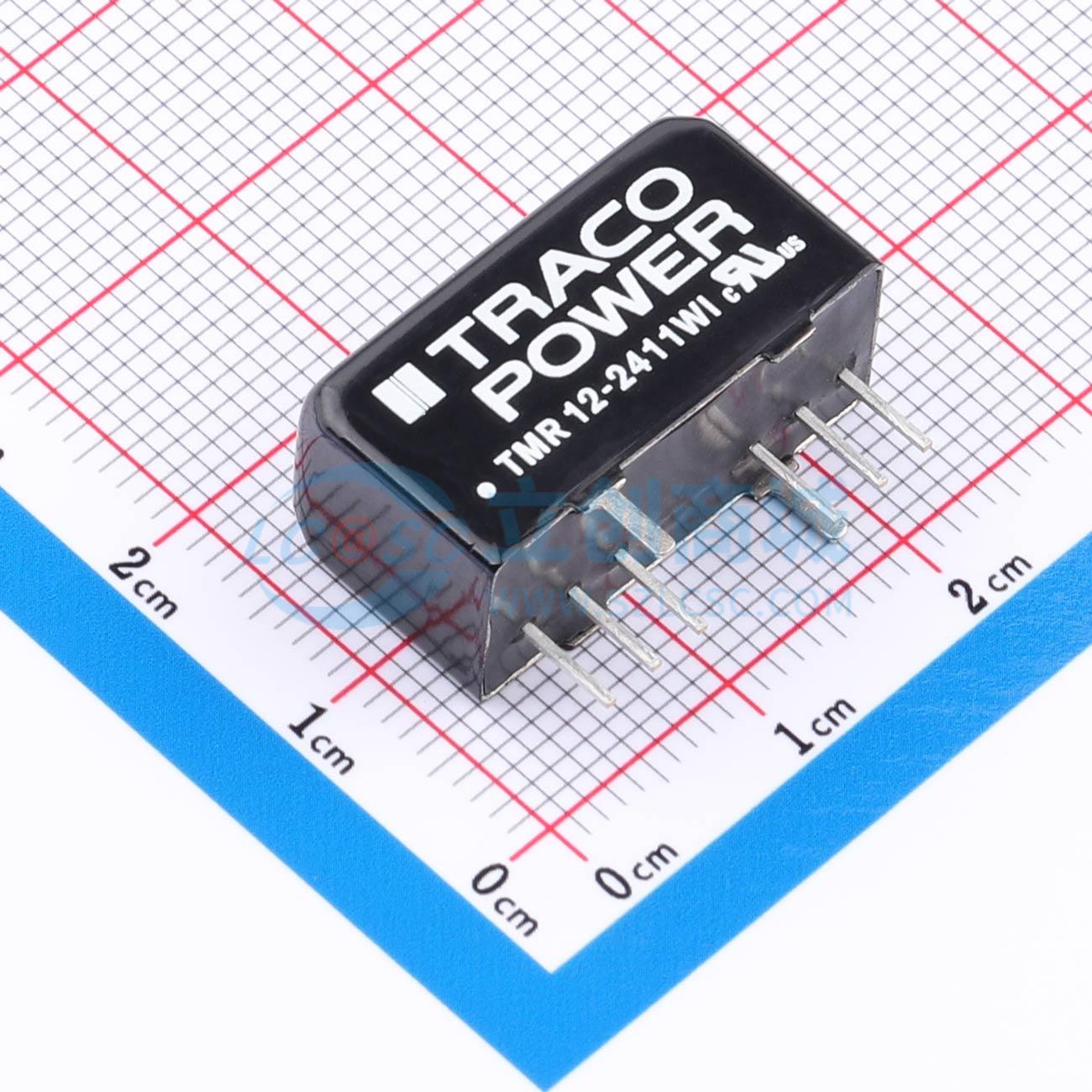

TMR 12-2411WI
9V~36V 5.1V 2.4A 12W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMR 12WI 系列是一系列具有稳压输出的 12W 隔离式 DC/DC 转换器模块，具有 4:1 的宽输入电压范围。该产品采用超紧凑的 SIP - 8 金属封装，仅占用 2.0 cm²（0.3 平方英寸）的电路板空间，功率密度高达 4.73W/cm³。高达 90% 的出色效率使其在自然对流条件下无需降额使用，工作温度范围可扩展至 -40℃ 至 +65℃。其他特性包括远程开/关控制、连续短路保护以及 1600 VDC 的输入/输出隔离电压。这些转换器的超紧凑尺寸使其成为通信设备、仪器仪表和工业电子等许多对空间要求苛刻的应用的理想解决方案。
- 品牌名称
- TRACO POWER
- 商品型号
- TMR 12-2411WI
- 商品编号
- C7401947
- 商品封装
- SIP,22x9.6mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 12W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 89% | |
| 输出电压(Vout) | 5.1V | |
| 输出电流(最大值) | 2.4A |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 1800uF | |
| 隔离电压(Vrms) | 1.6kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 390kHz | |
| 静态电流(Iq) | 7mA | |
| 纹波噪声 | 50mVp-p |
商品概述
TMR 12WI 系列是一系列具有稳压输出的 12W 隔离式 DC/DC 转换器模块，具有 4:1 的宽输入电压范围。该产品采用超紧凑的 SIP - 8 金属封装，仅占用 2.0 cm²（0.3 平方英寸）的电路板空间，功率密度高达 4.73W/cm³。高达 90% 的出色效率使其在自然对流条件下无需降额使用，工作温度范围可扩展至 -40℃ 至 +65℃。其他特性包括远程开/关控制、连续短路保护以及 1600 VDC 的输入/输出隔离电压。这些转换器的超紧凑尺寸使其成为通信设备、仪器仪表和工业电子等许多对空间要求苛刻的应用的理想解决方案。
商品特性
- SIP - 8 金属外壳的超紧凑 12 瓦转换器
- 功率密度高达 4.73W/cm³
- 4:1 的宽输入电压范围
- 输入/输出隔离 1600 VDC
- 高效率（高达 90%），热损耗低
- 工作温度范围 -40℃ 至 +85℃
- 全稳压输出
- 远程开/关控制
- 无限期短路保护
应用领域
- 通信设备
- 仪器仪表
- 工业电子
