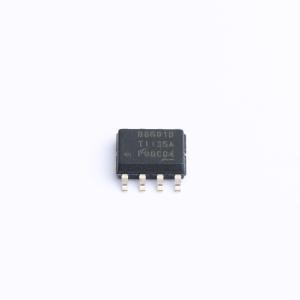

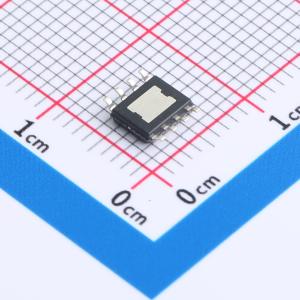

TPS7B8601BQDDARQ1

TPS7B86-Q1是一款低压差线性稳压器，专为汽车应用中连接电池而设计。该器件的输入电压范围可扩展至40 V，使其能够承受汽车系统中预期出现的瞬态情况（如负载突降）。在轻负载下，该器件的静态电流仅为17 μA，是为待机系统中的微控制器（MCU）和控制器局域网（CAN）收发器等始终开启的组件供电的理想解决方案。 该器件具有先进的瞬态响应能力，可使输出快速响应负载或线路变化（例如，在冷启动条件下）。此外，该器件采用了一种新颖的架构，可在从压差恢复时将输出过冲降至最低。在正常工作时，该器件在整个线路、负载和温度范围内具有±0.85%的高精度直流精度。 电源正常信号的延迟时间可通过外部元件进行调整，从而可根据特定应用系统进行配置。 该器件采用导热封装，可使器件组件有效地将热量传递到电路板上。

• 符合AEC-Q100汽车应用标准
• 温度等级1：-40°C至+125°C（环境温度TA）；结温：-40°C至+150°C（TJ）
• 输入电压范围：2.7 V至40 V（最大42 V）
• 输出电压范围：可调输出：1.2 V至18 V；固定3.3 V和5 V输出
• 最大输出电流：500 mA
• 输出电压精度：±0.85%（最大）
• 低压差电压：在450 mA（VOUT ≥ 3.3 V）时为475 mV（最大）
• 低静态电流：轻负载时为17 μA（典型值），禁用时为5 μA（最大）
• 出色的线路瞬态响应：冷启动时VOUT偏差±2%，（输入电压变化率为1 V/μs时）VOUT偏差±2%
• 电源正常信号具有可编程延迟时间
• 使用2.2 μF或更大电容时稳定
• 提供有助于功能安全系统设计的功能安全相关文档
• 封装选项：5引脚TO - 252封装：热阻RθJA为29.7°C/W；带散热焊盘的8引脚HSOIC - 8封装：热阻RθJA为41.8°C/W

• 可重构仪表集群
• 车身控制模块（BCM）
• 始终连接电池的应用
• 汽车网关
• 远程无钥匙进入系统（RKE）
