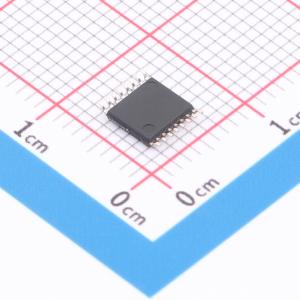

温馨提醒：图片仅供参考，商品以实物为准

XS3A4051PWJ

单路、低阻抗、8通道模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XS3A4051是一款低欧姆8通道模拟开关，适用于作为模拟或数字多路复用器/解复用器。XS3A4051有三个数字选择输入（S1至S3）、八个独立输入/输出（Y0至Y7）和一个公共输入/输出（Z）。所有八个开关共用一个使能输入（E）
品牌名称: Nexperia(安世)
商品型号: XS3A4051PWJ
商品编号: C7397391
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.181236克(g)

商品参数

商品概述

XS3A4051是一款低欧姆8通道模拟开关，适合用作模拟或数字多路复用器/解复用器。XS3A4051有三个数字选择输入（S1至S3）、八个独立输入/输出（Y0至Y7）和一个公共输入/输出（Z）。所有八个开关共享一个使能输入（E）。E为高电平时，所有开关进入高阻抗关断状态，与Sn无关。数字输入处的施密特触发器特性使电路能耐受较慢的输入上升和下降时间。低阈值数字输入允许该器件在3.3 V应用中由1.8 V逻辑电平驱动，且电源电流lCC不会显著增加。这使得XS3A4051能够用1.8 V数字控制器切换4.3 V信号，无需进行逻辑电平转换。XS3A4051允许幅度高达VCC的信号从Z传输到Yn或从Yn传输到Z。其低导通电阻（0.5 Ω）和平坦度（0.13 Ω）确保传输信号的衰减和失真最小。

商品特性

宽电源电压范围：1.4 V至4.3 V
极低导通电阻（峰值）：
- VCC = 1.4 V时为1.6 Ω（典型值）
- VCC = 1.65 V时为1.0 Ω（典型值）
- VCC = 2.3 V时为0.55 Ω（典型值）
- VCC = 2.7 V时为0.50 Ω（典型值）
- VCC = 4.3 V时为0.50 Ω（典型值）
先断后通式切换
高抗噪性
ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001超过8000 V
- CDM ANSI/ESDA/JEDEC JS - 002超过1000 V
- IEC61000 - 4 - 2开关端口接触放电超过8000 V
CMOS低功耗
闩锁性能：每JESD78 II类A级超过100 mA
低开关阈值电平
控制输入可接受高于电源电压的电压
即使输入低于VCC，电源电流也极低
高电流处理能力（3.3 V电源下连续电流为350 mA）
工作温度范围：-40 °C至+85 °C和-40 °C至+125 °C

应用领域

家电
通信系统
医疗设备
模拟传感器监测
音频路由/切换
测试与测量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	1.4V~4.3V
	导通时间(ton)	45ns

	属性	参数值
	导通电阻(Ron)	500mΩ
	关闭时间(toff)	25ns
	工作温度	-40℃~+125℃
	导通电容(Con)	350pF
	带宽	15MHz
