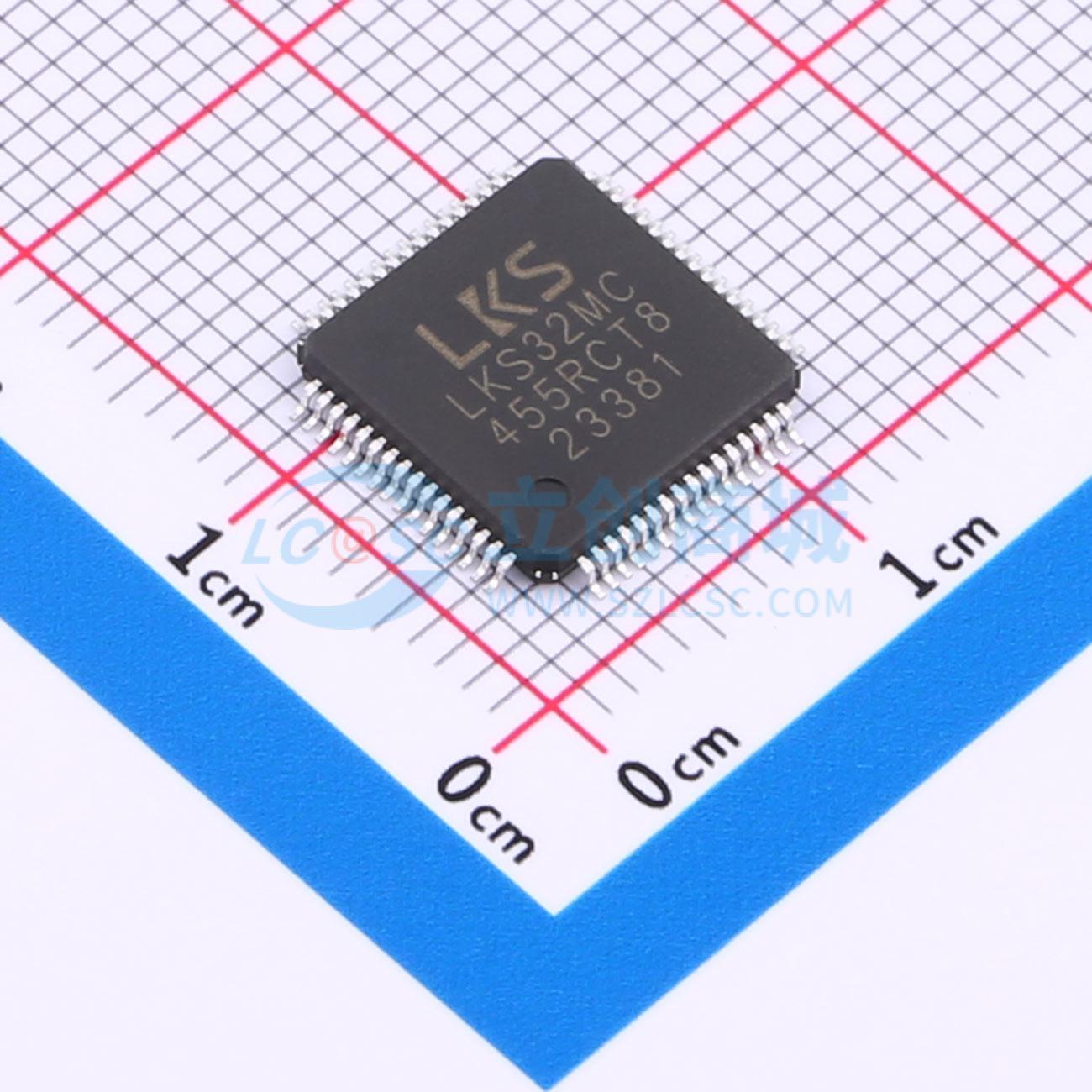

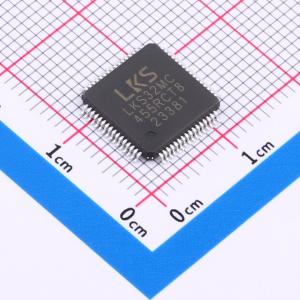

LKS32MC455RCT8
32位电机控制专用MCU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 32位核心处理器，专为电机控制应用而设计，集成了常见电机控制系统所需的大部分模块。具有高可靠性、高集成度、小封装尺寸、节省BOM成本等优势；集成最多6通道高速OPAs和6通道比较器，满足不同系统拓扑的电流采样需求；高速OPA集成过压保护电路，支持简单电路拓扑下的MOSFET电阻直流采样；集成硬件MOSFET温度漂移补偿电路，确保电流采样精度；通过专有技术，ADC和高速OPA能良好协作，处理更宽的电流动态范围，同时保证高速小电流和低速大电流的采样精度；控制电路简单高效，抗干扰能力强，稳定可靠；单电源确保系统电源的通用性；支持IEC/UL60730功能安全认证。
- 品牌名称
- LINKOSEMI(凌鸥创芯)
- 商品型号
- LKS32MC455RCT8
- 商品编号
- C7396060
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4F | |
| CPU最大主频 | 192MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 40KB | |
| ADC(位数) | 14bit | |
| DAC(位数) | 12bit | |
| 工作电压 | 2.2V~3.6V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；内置通用定时器；内置温度传感器；硬件CRC |
商品概述
LKS32MC45x系列MCU是32位核心的面向电机控制应用的专用处理器，集成了常用电机控制系统所需的大部分模块。其工作环境温度范围为-40~105℃。该系列提供256kB内置Flash，支持0至8MB外置SPI Flash，以及40kB SRAM。工作电压范围为2.2V~3.6V单电源供电，部分型号支持5V单电源供电。
商品特性
- 采用192MHz 32位Cortex-M4F内核，配备硬件浮点运算单元和MPU。
- 集成3路14位SAR ADC，支持高达2MHz的同步采样，最多支持27路IO输入、6路运放信号及内部温度传感器通道。
- 包含6路运算放大器和6路比较器，支持多种电流采样拓扑。
- 提供2个电机控制专用PWM模块，支持16路PWM输出及独立死区控制。
- 集成多种外设，包括UART、SPI、IIC、CAN、定时器、编码器接口和硬件看门狗。
- 具备低功耗特性，休眠电流低至6μA，并支持功能安全模块。
应用领域
- 有感无刷直流电机控制
- 无感无刷直流电机控制
- 有感磁场定向控制
- 无感磁场定向控制
- 步进电机、永磁同步电机及异步电机控制系统
