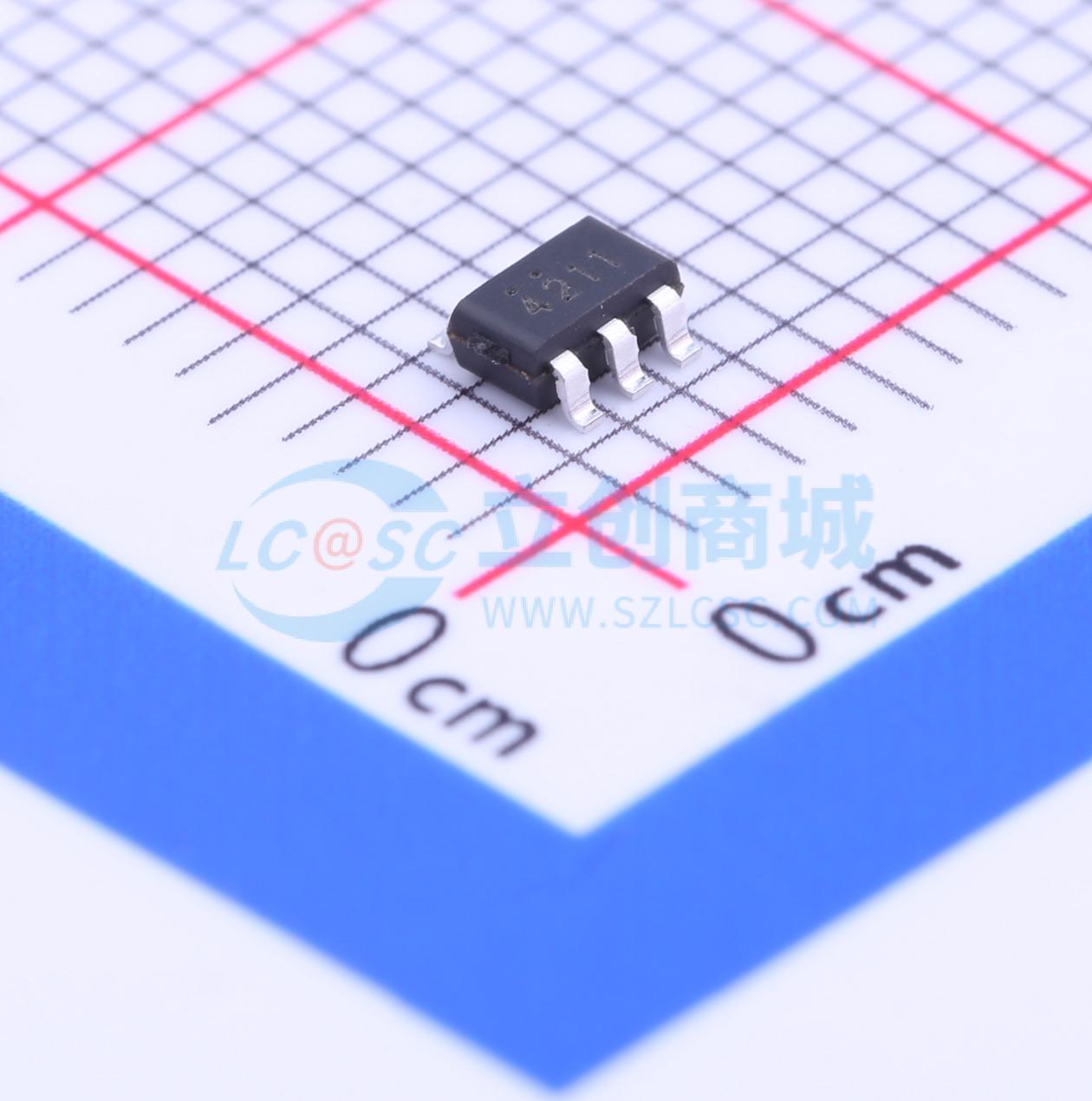

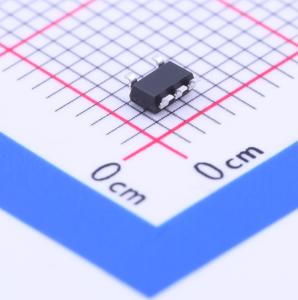

PT4211E23E

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 30V/350mA，LED恒流驱动。
品牌名称: PowTech(华润矽威)
商品型号: PT4211E23E
商品编号: C82517
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.057克(g)

商品概述

PT4211是一款连续导通模式的电感式降压转换器，专为从高于LED电压的电压源驱动单个或多个串联LED而设计。该器件的输入电源电压范围为5V至30V，可提供最高350 mA的外部可调输出电流。 PT4211集成了输出开关和高端输出电流检测电路，该电路使用外部电阻设置标称平均输出电流，专用的DIM输入可接受宽范围的脉冲调光。在DIM引脚施加0.4V或更低的电压可关闭输出，并使器件进入低电流待机状态。内置的软过温保护功能可防止器件因过热而损坏。 PT4211采用SOT23 - 5封装。

商品特性

简单且元件数量少
宽输入电压范围：5V至30V
最高350 mA输出电流
PWM调光
3%的输出电流精度
最高1MHz开关频率
典型3%的输出电流精度
固有的LED开路保护
高效率（最高93%）
可调恒定LED电流
高端电流检测
迟滞控制：无需补偿
软过温保护

应用领域

低压卤素替代LED
汽车照明
LED备用照明
发光标识

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	1kHz~1MHz
	通道数	1

	属性	参数值
	拓扑结构	降压
	工作温度	-40℃~+85℃
