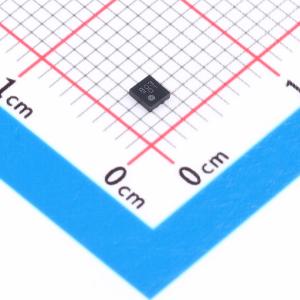

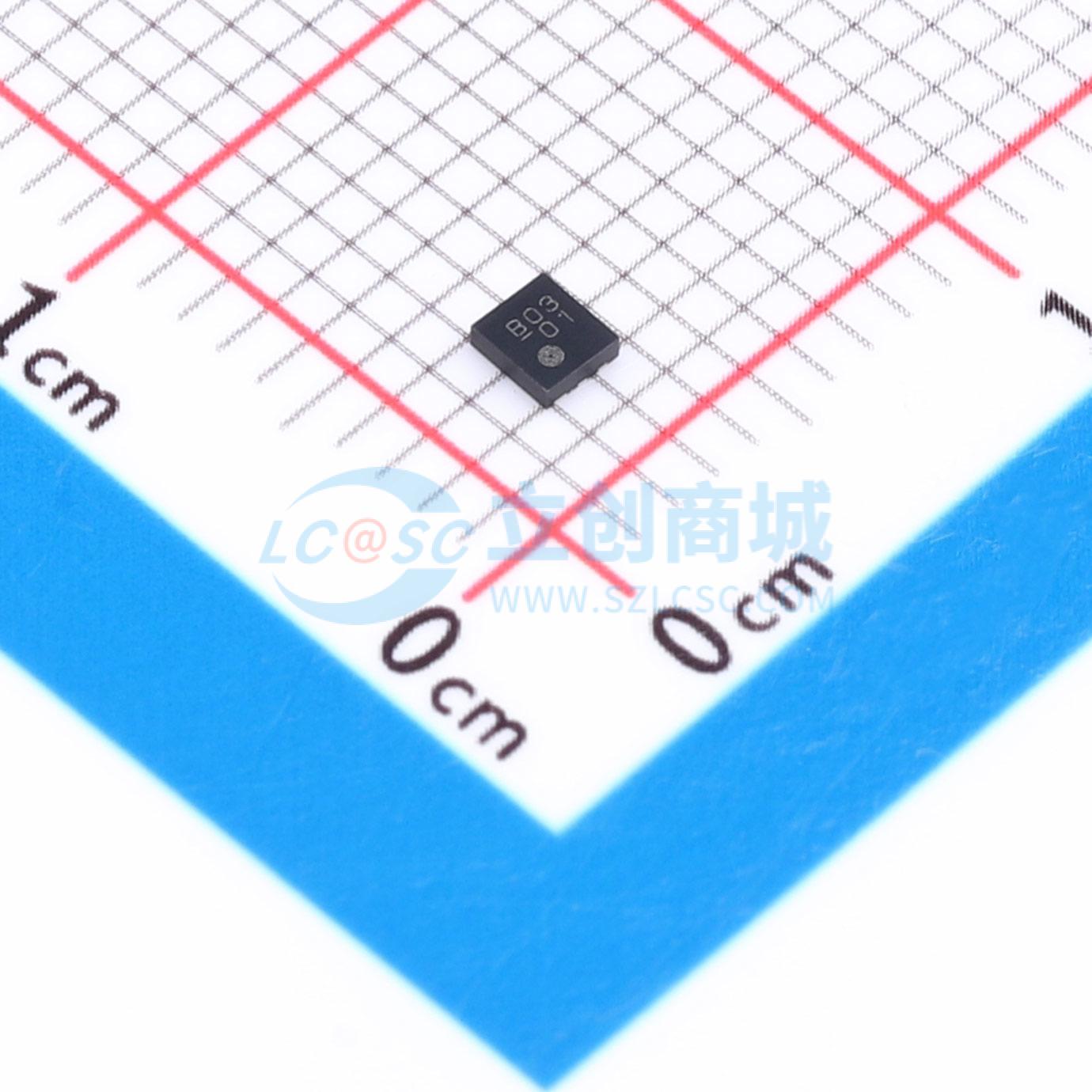

XC9145B33CER-G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 400nA 超低消耗电流 0.8A PWM/PFM 升压 DC/DC 转换器
品牌名称: TOREX(特瑞仕)
商品型号: XC9145B33CER-G
商品编号: C7394132
商品封装: USPC-6(1.8x2)
包装方式: 编带
商品毛重: 0.039978克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

XC9145系列是同步升压DC/DC转换器，内置一个200mΩ的N沟道驱动FET和一个270mΩ的同步P沟道开关FET。 400nA的超低电流消耗和PWM/PFM自动切换控制，显著提高了过去难以实现的10μA及以下输出电流的效率。（89.9%@V1x2 2.4V，V0∪7 = 3.3V，|0∪7 = 10|A）XC9145系列可显著降低系统待机模式下耗电量占比较大的电池供电设备的功耗，有助于延长电池使用寿命并减小电池尺寸。

商品特性

输入电压范围：0.65V ~ 5.5V（工作启动电压1.6V）
固定输出电压：3.0V ~ 5.5V（以0.1V递增）
输出电流：当VOUT = 5.0V、VBAT = 3.3V时为430mA；当VOUT = 3.3V、VBAT = 1.8V时为300mA
控制模式：1.2MHz
静态电流：400nA
效率：当VIN = 2.4V、VOUT = 3.3V、IOUT = 10μA时为89.9%；当VIN = 2.4V、VOUT = 3.3V、IOUT = 100mA时为93.2%
自动PWM/PFM
负载瞬态响应：当VOUT = 3.3V、VBAT = 1.8V、IOUT为1mA - 200mA时为300mV
保护功能：限流、软启动、负载断开
工作环境温度：-40℃ ~ 105℃
封装：SOT - 25（2.8x2.9x1.3mm）、USP - 6C（1.8x2.0x0.6mm）、WLP - 6 - 05（1.08x1.28x0.4mm）
环保：符合欧盟RoHS标准，无铅

应用领域

低功耗无线通信产品
低功耗物联网模块
电池供电医疗设备/可穿戴设备（健康监测、健身设备）
遥控器
一次电池便携式系统
计量设备/智能电表（燃气/水/温度）
家庭安全/家庭自动化
能量收集

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	650mV~5.5V
	输出电压	3.3V
	输出电流	-
	开关频率	1.2MHz
	工作温度	-40℃~+105℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
