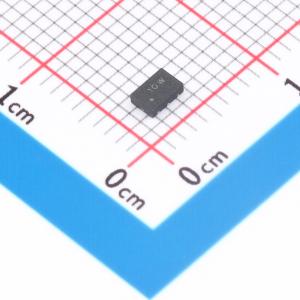

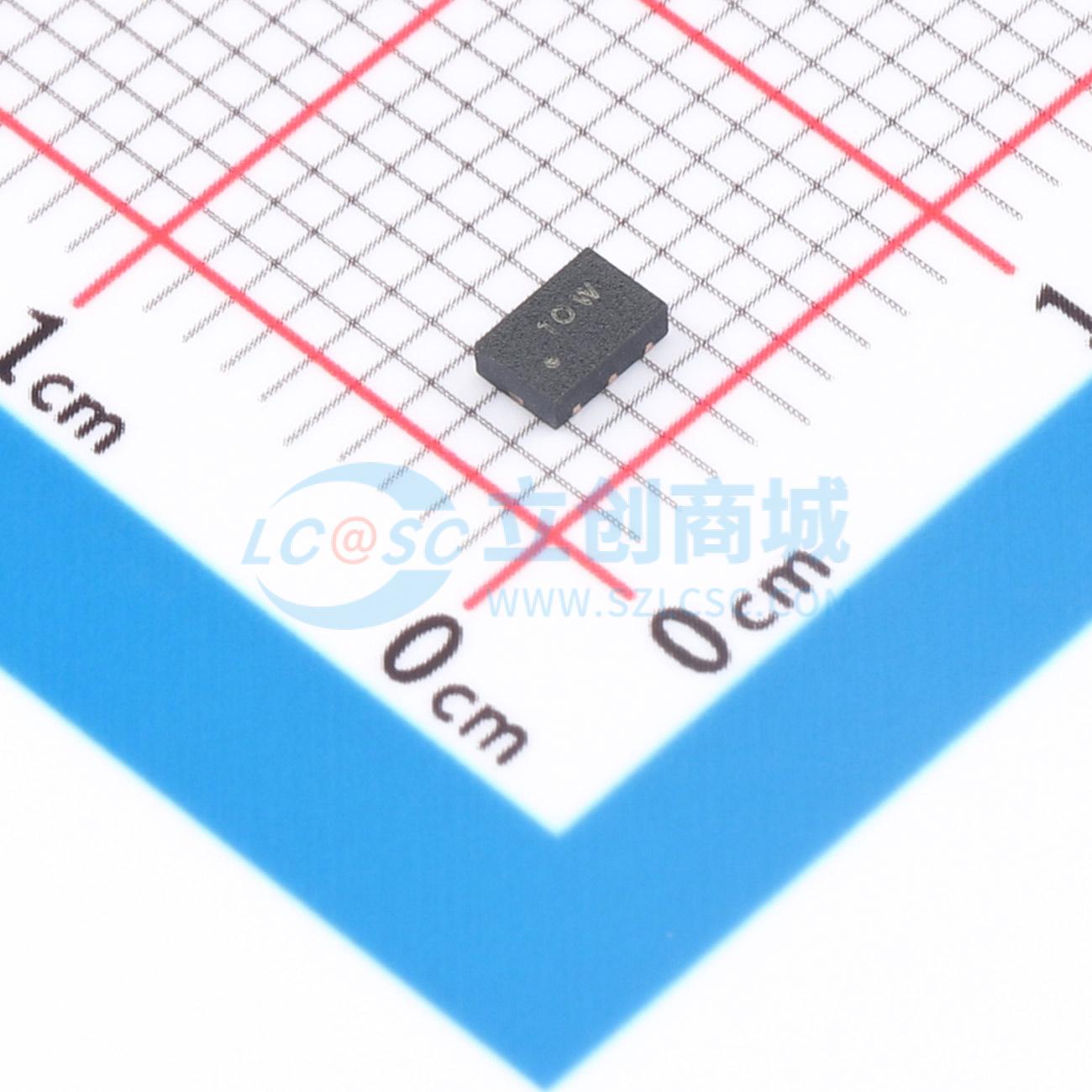

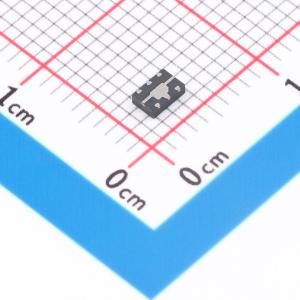

温馨提醒：图片仅供参考，商品以实物为准
VSW2-33-10W+
高功率反射型SPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VSW2-33-10W+是一款高功率反射型SPDT射频开关，具有正控制电压，典型工作电流为20μA。它设计用于50-3000MHz的宽频带操作，适用于50Ω系统。
- 品牌名称
- Mini-Circuits
- 商品型号
- VSW2-33-10W+
- 商品编号
- C7394051
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 50MHz~3GHz | |
| 隔离度 | 18dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.6dB | |
| 工作电压 | 3V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
VSW2-33-10W+ 是一款高功率反射型单刀双掷（SPDT）开关，采用正控制电压工作，典型电流消耗为 20μA。它专为 50Ω 系统在 50 - 3000 MHz 的超宽带工作而设计。该开关采用 2mm x 3mm x 1mm 的微型封装，湿度敏感度等级（MSL）为 1 级，人体模型（HBM）静电放电等级为 1A 级。
商品特性
- 高功率，10 W（冷切换）
- 良好的隔离度，在 1 GHz 时典型值为 26 dB
- 低插入损耗，在 1 GHz 时典型值为 0.5 dB
- 高三阶交调截点（IP3），在 1 GHz 时典型值为 56 dBm
- 小尺寸，3mm x 2mm x 0.89 mm
- 可水洗
应用领域
- 自动切换网络
- 蜂窝/个人通信系统（PCS）
- 工业、科学和医疗（ISM）频段、宽带码分多址（WCDMA）、全球微波互联接入（WiMAX）、长期演进（LTE）、时分同步码分多址（TD - SCDMA）
