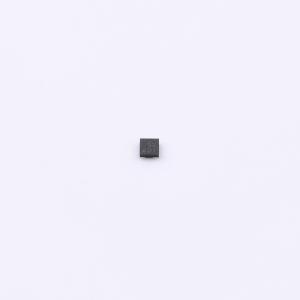

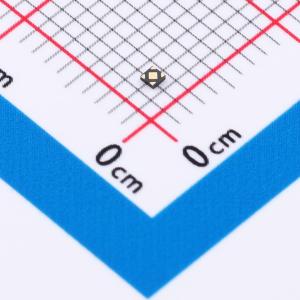

XC6140C18A9R-G

XC6140系列是适用于恒压（CV）充电电池和双电层电容器的电池电压监测IC。 通过将释放电压设置为2.475V并增加迟滞宽度，即使在因浪涌电流导致高内阻的可充电电池电压下降时，也能持续输出释放信号。 当电池电压下降时，可将检测状态下的输出信号进行设置，使后续系统在后端停止并待机，直至充电完成。 此外，迟滞宽度可在0.275V至0.875V范围内选择。因此，可根据可充电电池的内阻或过放电电压来确定迟滞宽度。 该产品提供SSOT - 24以及超小型薄型封装USPQ - 4B05，有助于便携式设备的小型化和高密度贴装应用。 即使V_IN电压低于最低工作电压，未定义操作预防功能也能将输出电压的上升降至最低，从而避免系统出现故障。

• 恒压充电可充电电池的电压监测。
• 双电层电容器的电压监测
• 检测电压精度：± 1.3%（Ta = 25°C），± 3.0%（Ta = -40°C ~ 105°C），± 0.8%（Ta = 25°C），± 2.5%（Ta = -40°C - 105°C），± 50ppm/°C（典型值）
• 电流消耗：典型值104nA（@检测，V_DF = 1.6V，V_IN = 1.44V），典型值139nA（@释放，V_IN = 2.7V）
• 输出类型：CMOS、N沟道开漏
• 输出逻辑：RESETB（低电平有效）、RESET（高电平有效）
• 输出引脚电压0.38V（最大值：Ta = -40°C ~ 105°C）@电源输入引脚电压 < 最低工作电压
• 工作温度范围：-40°C ~ 105°C
• 封装：USPQ - 4B05（1.0×1.0×0.33mm）、SSOT - 24（2.0×2.1×1.1mm）
• 符合欧盟RoHS标准，无铅
