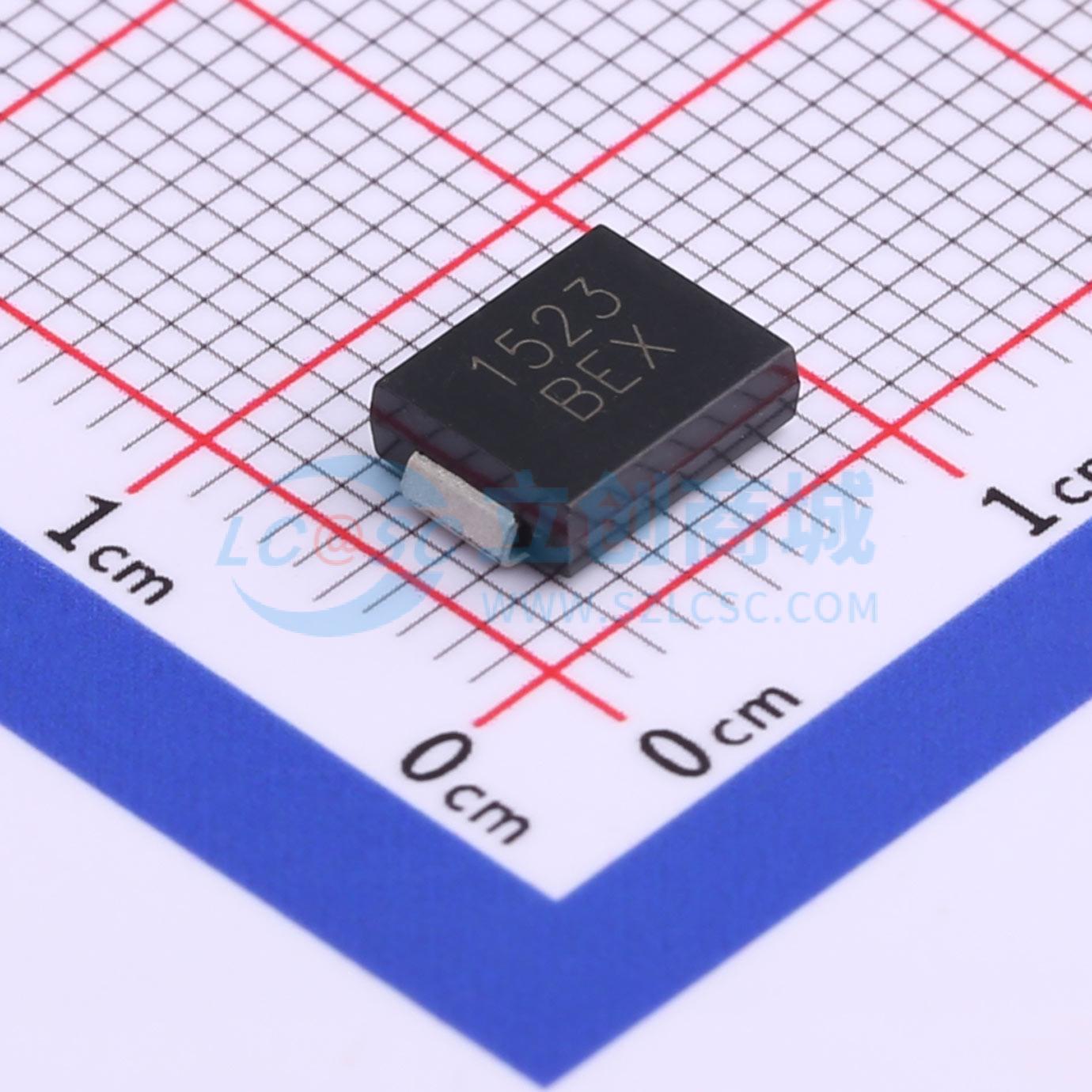

温馨提醒：图片仅供参考，商品以实物为准
SMCJ22CA
双向TVS 22V截止 峰值浪涌电流：42.3A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用。 低外形封装。 内置应力消除。 玻璃钝化结。 出色的钳位能力。 快速响应时间：通常从0伏到最小击穿电压小于1.0ps。 典型反向电流在10V以上小于1μA。 保证高温焊接：端子在260℃下持续10秒。 塑料封装具有UL 94V-0阻燃等级。 1500瓦峰值脉冲功率能力，10×1000μs波形，占空比0.01%
- 品牌名称
- SEMBO(深波)
- 商品型号
- SMCJ22CA
- 商品编号
- C782516
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 42.3A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 28V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 出色的钳位能力
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 在10V以上时，典型反向电流（IR）小于1μA
- 保证高温焊接：引脚在260°C下可承受10秒
- 塑料封装符合UL 94V - 0阻燃等级
- 在10 x 1000μs波形、0.01%占空比条件下，峰值脉冲功率能力达1500瓦
