- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

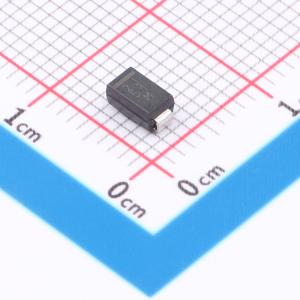

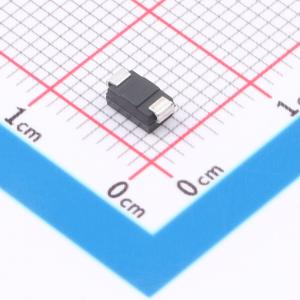

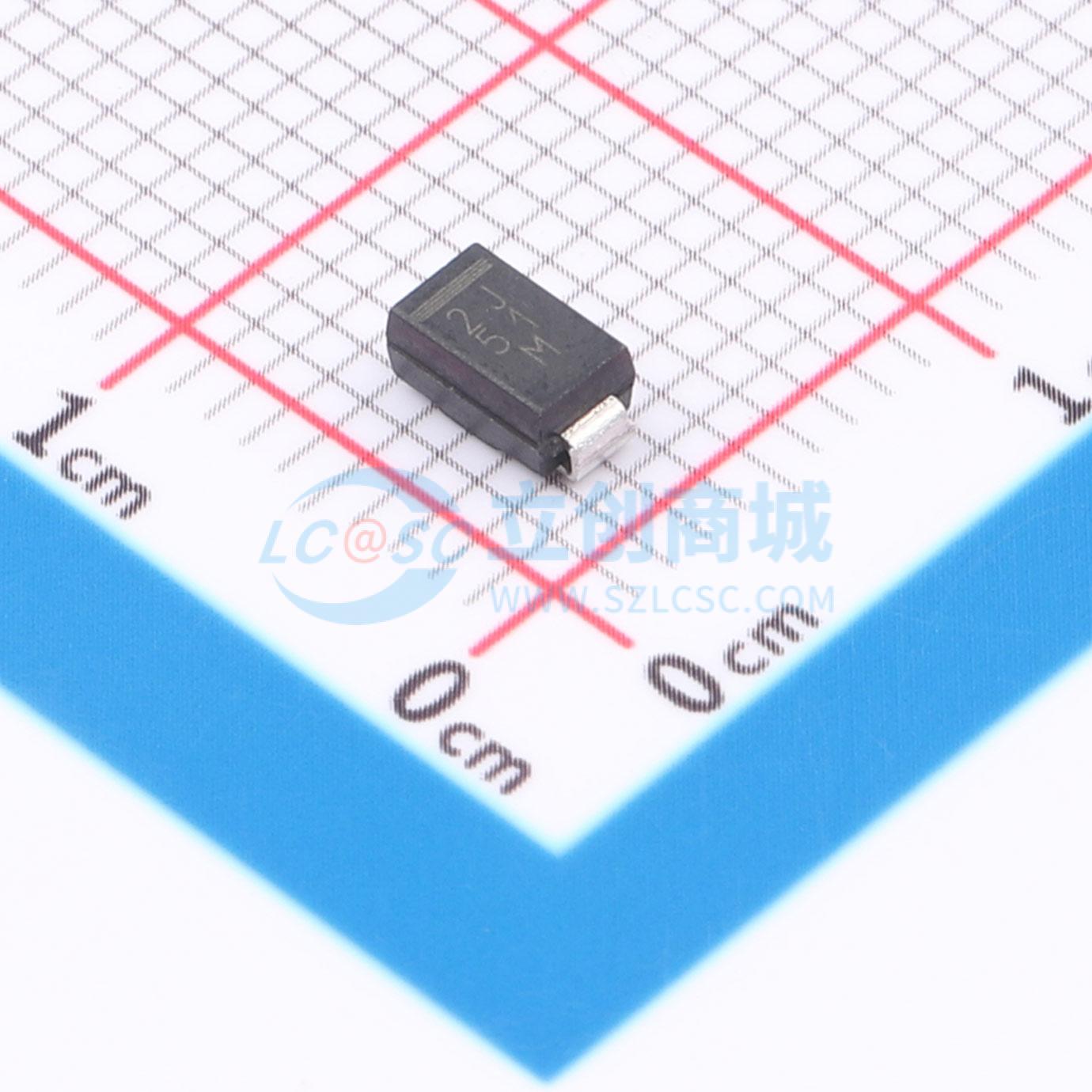

VS-20MQ100-M3/5AT
电压:100V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-20MQ100-M3/5AT
- 商品编号
- C7389008
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 910mV@2A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 100uA@100V | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品概述
VS - 20MQ100 - M3 表面贴装肖特基整流器专为需要低正向压降和在印刷电路板上占用极小空间的应用而设计。
商品特性
- 低正向压降
- 保护环增强了坚固性和长期可靠性
- 占用空间小，可表面贴装
- 高频操作
- 符合 J - STD - 020 标准的 MSL 1 级，LF 最高峰值温度为 260°C
应用领域
磁盘驱动器、开关电源、转换器、续流二极管、电池充电和电池反接保护
