温馨提醒：图片仅供参考，商品以实物为准

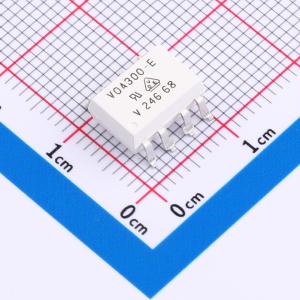

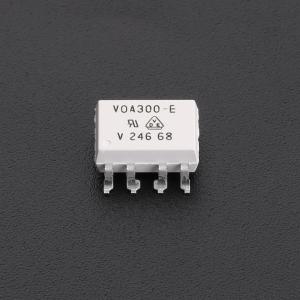

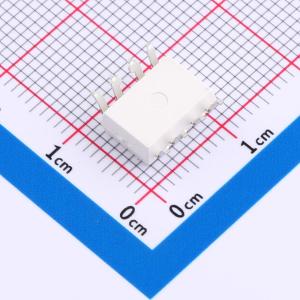

VOA300-DEFG-X017T
用于电压和电流传感的汽车级快速响应线性光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VOA300线性光耦合器由一个红外发射器、一个隔离反馈光电二极管和一个输出PIN光电二极管组成，采用分叉式布局。反馈光电二极管捕获一部分LED光通量，并生成一个控制信号（I_P1），该信号可用于调节LED驱动电流。这种技术可补偿LED的非线性、时间和温度特性
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOA300-DEFG-X017T
- 商品编号
- C7387465
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.566667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电二极管 | |
| 正向压降(Vf) | 1.4V | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | - | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 800ns | |
| 下降时间 | 800ns | |
| 工作温度 | -40℃~+125℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 150mW | |
| 正向电流(If) | 60mA |
商品概述
VOA300线性光耦合器由一个红外发射器、一个隔离反馈PIN光电二极管和一个输出PIN光电二极管组成，呈分叉式布局。反馈光电二极管捕获一部分LED光通量，并生成一个控制信号（I_P1），该信号可用于调节LED驱动电流。这种技术可补偿LED的非线性、时间和温度特性。
商品特性
- 通过AEC-Q102认证
- 高增益线性度，典型值为± 0.25 ‰
- 宽带宽，典型值为1.4 MHz
- 高增益稳定性，典型值为± 0.005 ‰
- 高隔离电压5300 VRMS
应用领域
- 汽车电池的电气隔离式电压和电流检测
- 车载充电器（OBC）电压监测
- DC/DC转换器和AC/DC逆变器级电压监测
- 温度传感器的隔离信号传输
