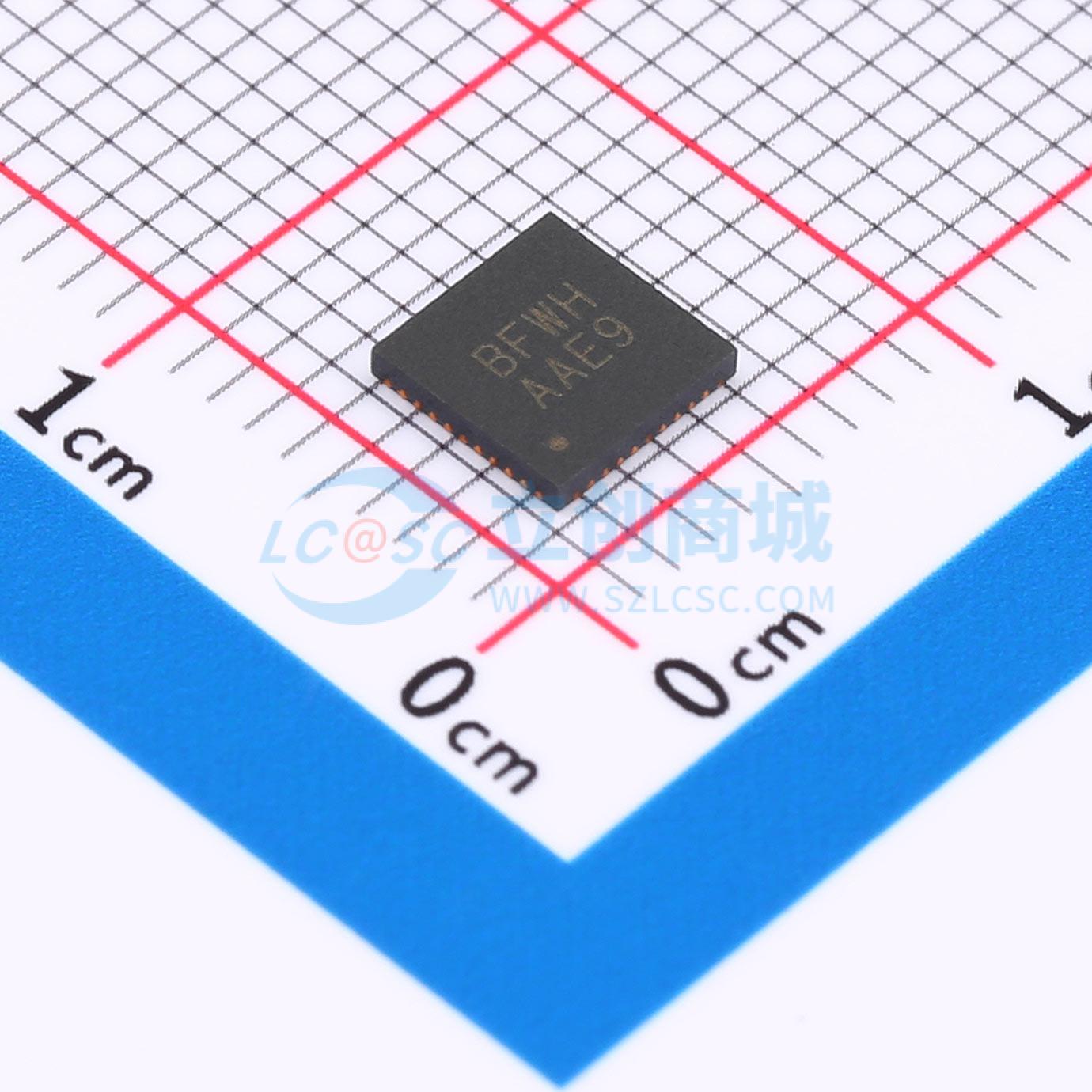

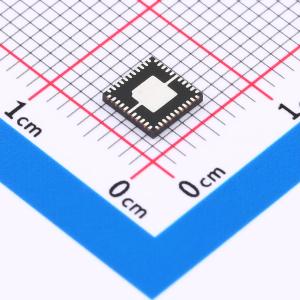

温馨提醒：图片仅供参考，商品以实物为准

AW20216SQNR

带自动呼吸功能的18×12矩阵LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款通过SPI兼容接口编程的矩阵LED驱动器。具有18个电流吸收端，12个电流开关，最多可驱动216个LED或72个RGB灯。具备可编程矩阵尺寸、3个模式控制器用于自动呼吸或组PWM控制、全局256级直流电流配置、单个256级PWM调光、单个256级缩放电流用于颜色混合、高精度电流吸收端等特点。采用相位延迟、相位反转、可选三相、扩频和压摆率控制技术，可降低LED同时开关时MLCC产生的EMI和可听噪声。可通过拉低EN引脚或使用软件复位以最小电流消耗关闭。
品牌名称: AWINIC(艾为)
商品型号: AW20216SQNR
商品编号: C7385556
商品封装: QFN-44L(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

18个电流吸收器、12个电流开关，最多可驱动216个LED或72个RGB灯。可编程矩阵大小，3个模式控制器，用于自动呼吸灯或分组PWM控制。全局256级直流电流配置。单个256级PWM调光。单个256级缩放电流用于颜色混合。高精度电流吸收器。器件间误差：±5%；通道间误差：±5%。降低EMI和可听噪声。相位控制。扩频功能。可编程压摆率控制。单个216个LED开路/短路检测。通过SYNC引脚实现多器件时钟同步。欠压锁定（UVLO）和过温保护。去鬼影功能。10MHz SPI接口。电源：2.7V~5.5V。QFN 5mmx5mmx0.75mm-44L封装。

商品特性

18个电流吸收器、12个电流开关，最多可驱动216个LED或72个RGB灯
可编程矩阵大小
3个模式控制器，用于自动呼吸灯或分组PWM控制
全局256级直流电流配置
单个256级PWM调光
单个256级缩放电流用于颜色混合
高精度电流吸收器
器件间误差：±5%
通道间误差：±5%
降低EMI和可听噪声
相位控制
扩频功能
可编程压摆率控制
单个216个LED开路/短路检测
通过SYNC引脚实现多器件时钟同步
欠压锁定（UVLO）和过温保护
去鬼影功能
10MHz SPI接口
电源：2.7V~5.5V
QFN 5mmx5mmx0.75mm-44L封装

应用领域

智能音箱、蓝牙音箱
游戏设备（键盘、鼠标等）
手机、平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	-
	通道数	18
	输出电流	40mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	5%
