温馨提醒：图片仅供参考，商品以实物为准

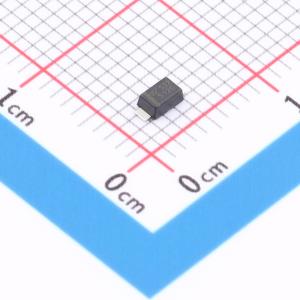

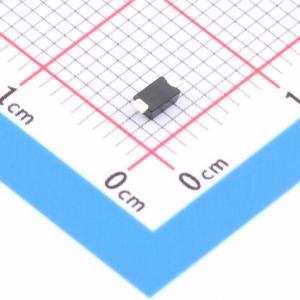

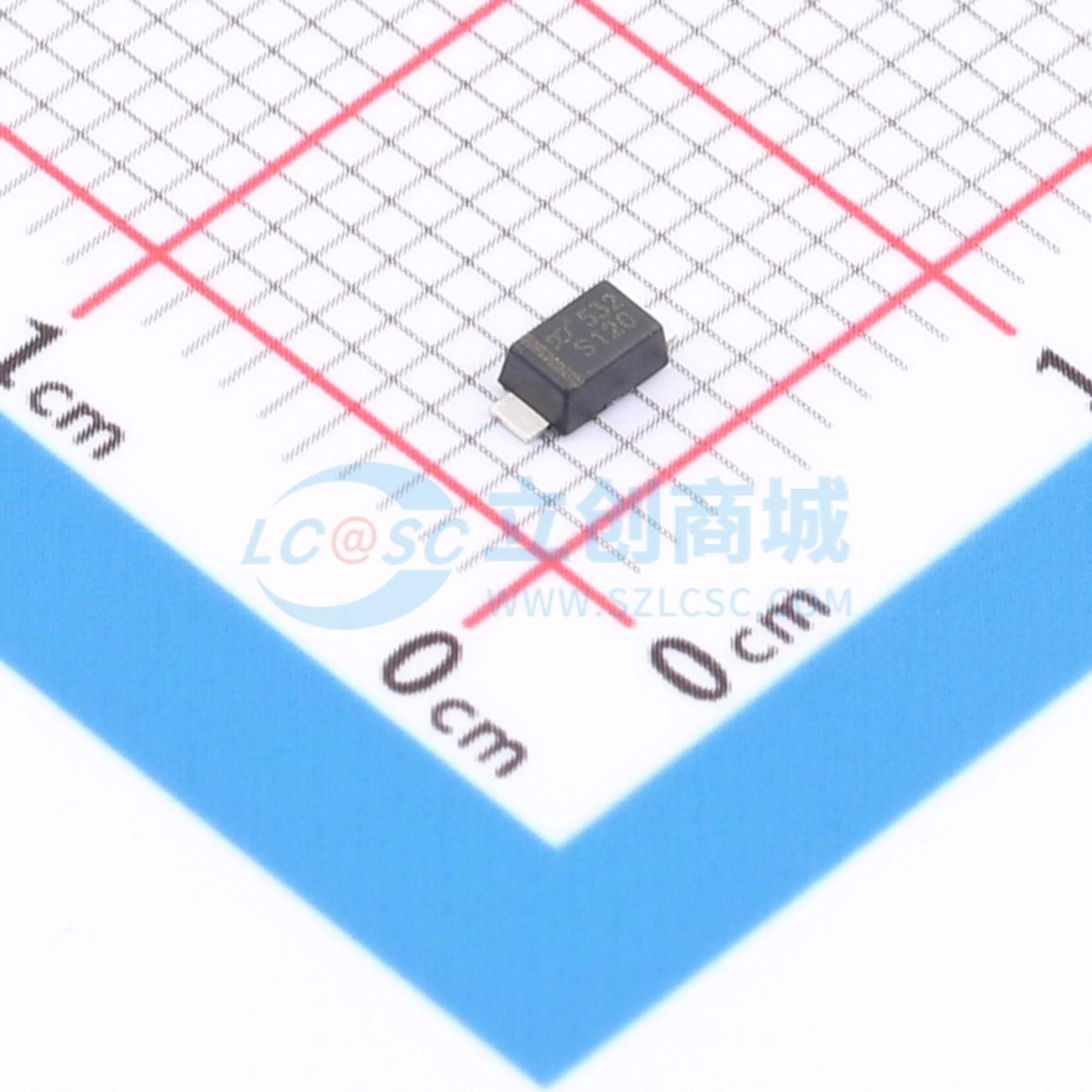

S120Q
电压:200V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低外形封装。适合自动贴装。有保护环用于过压保护。低功率损耗，高效率。高正向浪涌能力。符合J-STD-Q20的MSL 1级，LF最大峰值为260℃。应用：低压高频逆变器。续流
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- S120Q
- 商品编号
- C7379420
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 1.02963克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 900mV@1A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 1uA@200V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 40A |
商品特性
- 薄型封装
- 适合自动贴装
- 设有保护环用于过压保护
- 低功率损耗，高效率
- 高正向浪涌能力
- 符合J-STD-020标准的MSL 1级，LF最高峰值温度为260℃
- 后缀为“Q”的产品型号表示符合AEC-Q101标准
应用领域
- 低压高频逆变器
- 续流
- DC/DC转换器
- 汽车应用
- 极性保护应用
