- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

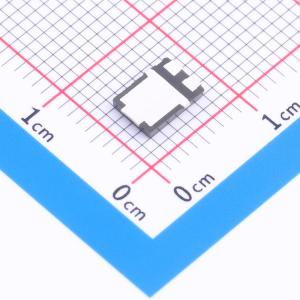

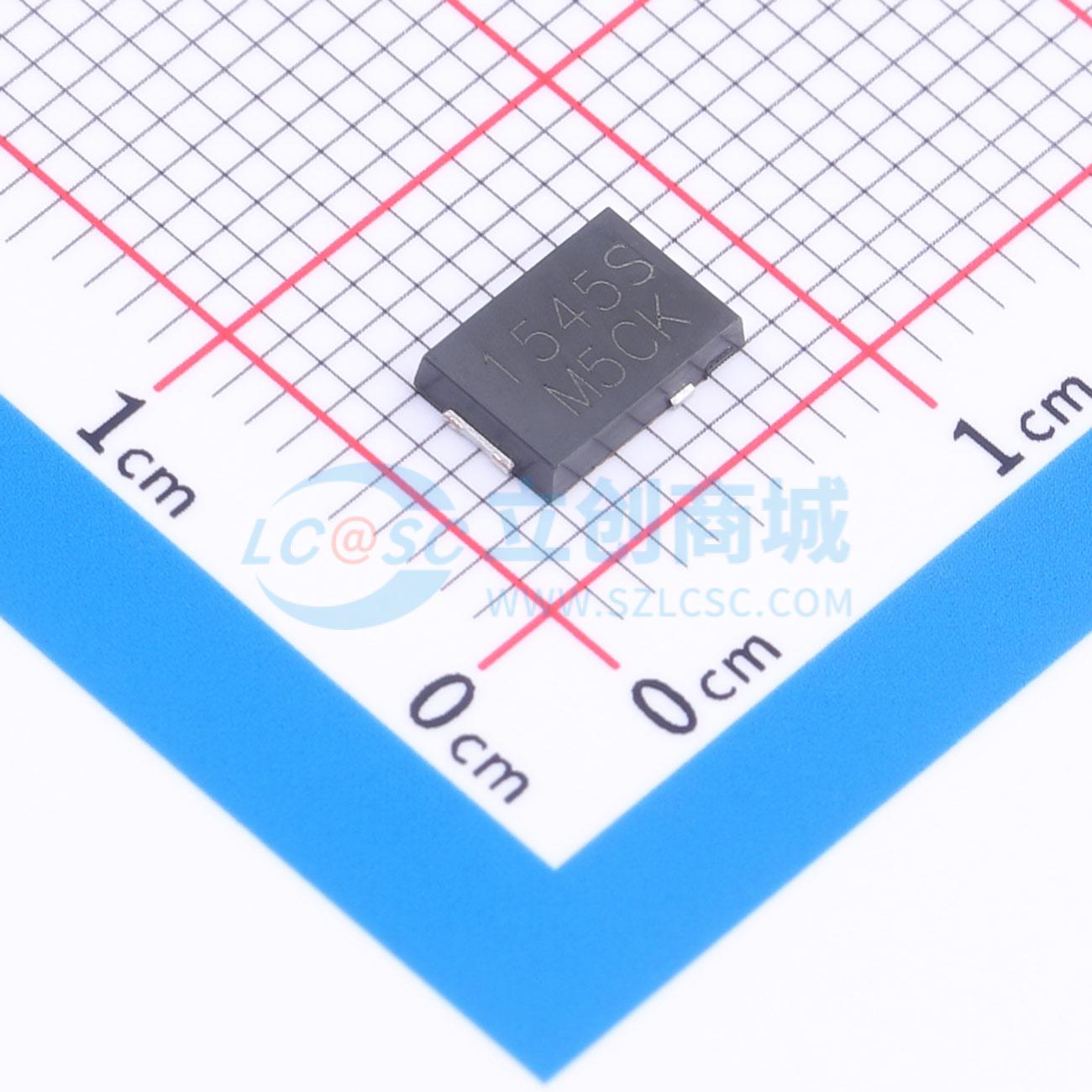

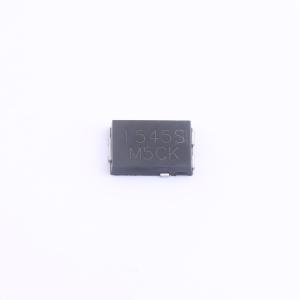

V15P45S-M3/86A
电压:45V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：非常低的外形。 典型高度为 1.1mm。 适合自动贴装。 沟槽 MOS 肖特基技术。 低正向压降，低功率损耗。 高效运行。应用：用于太阳能电池接线盒，作为旁路二极管进行保护，使用无反向偏置的直流正向电流
- 品牌名称
- VISHAY(威世)
- 商品型号
- V15P45S-M3/86A
- 商品编号
- C7374710
- 商品封装
- TO-277A
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 580mV@15A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 1.5mA@45V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 210A |
商品概述
贴片式光伏太阳能电池保护TMBS（沟槽MOS势垒肖特基）整流器，在正向电流IF = 5 A时，正向电压VF超低，为0.31 V，封装为SMPC（TO - 27）。
商品特性
- 超薄外形，典型高度为1.1 mm
- 非常适合自动贴装
- 采用沟槽MOS肖特基技术
- 正向压降低，功率损耗低，运行效率高
- 符合J - STD - 020标准的MSL 1级，无铅最高峰值温度为260°C
应用领域
用于太阳能电池接线盒，作为旁路二极管进行保护，使用无反向偏置的直流正向电流。
