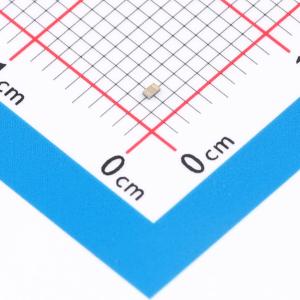

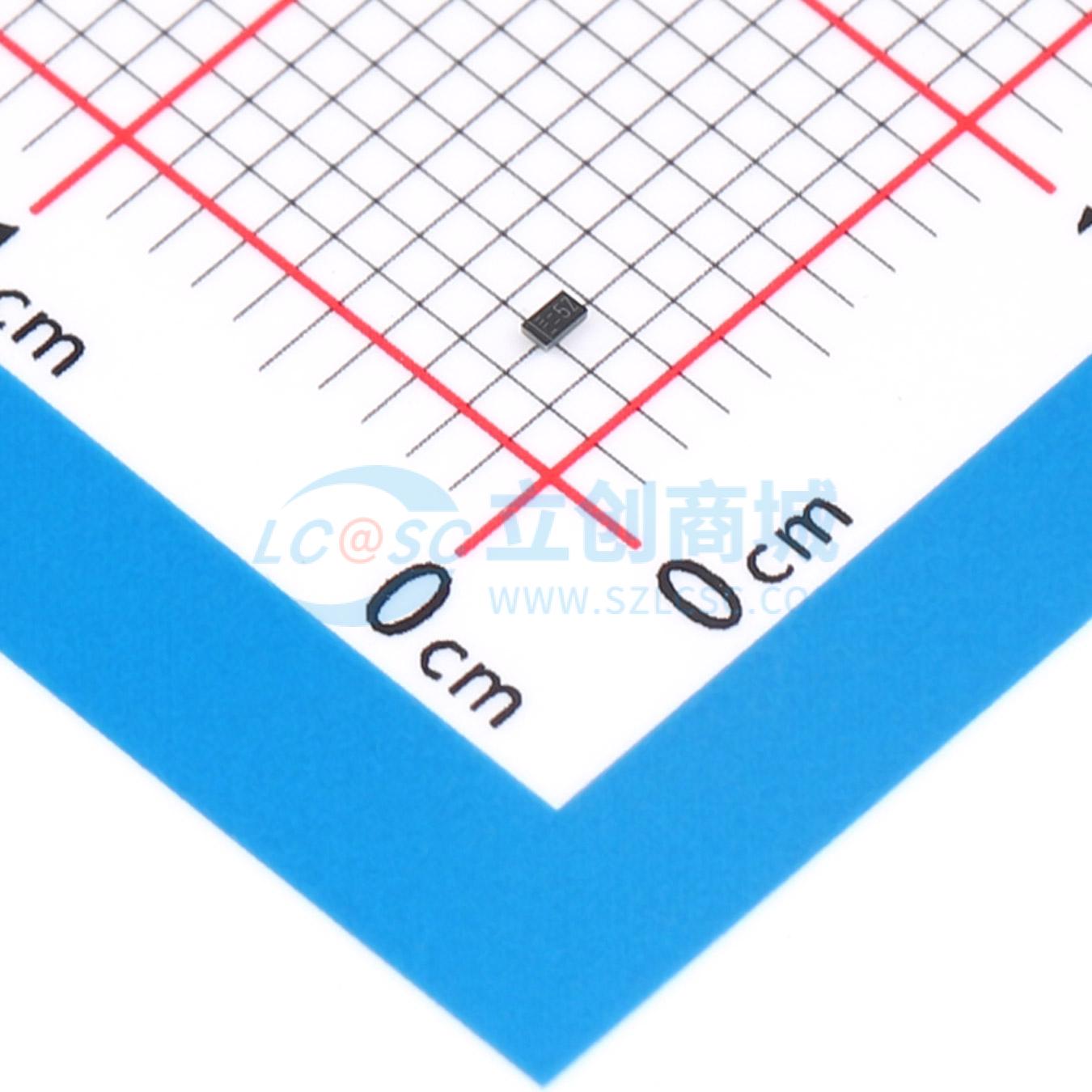

UCLAMP5501ZVTFT
单向 5.5V 60A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP5501ZVTFT
- 商品编号
- C7372273
- 商品封装
- DFN-2(0.6x1)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 60A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W@8/20us | |
| 击穿电压(VBR) | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 445pF |
商品概述
μClamp系列TVS阵列旨在保护敏感电子设备免受静电放电导致的损坏或闩锁。它们采用大横截面积结以传导高瞬态电流，为板级保护提供了理想的特性，包括快速响应时间、低工作电压与钳位电压，且无器件性能衰减。μClamp5501ZV具备强大的浪涌能力（60A，tp = 8/20μs）、低钳位电压和低动态电阻（典型值0.03Ω）。它可用于满足IEC 61000-4-2的静电放电抗扰度要求（±30kV空气放电，±30kV接触放电）。每个器件可保护一条工作电压为5.5V的单向线路。μClamp5501ZV采用DFN 1.0×0.6×0.25mm 2引脚封装，尺寸为1.0×0.6×0.25mm。引脚间距为0.65mm，采用无铅镍金镀层。其小尺寸与高静电放电及浪涌能力的结合，使其非常适合用于蜂窝电话、电池保护和VBUS保护等应用。
商品特性
- 高静电放电耐受电压：符合IEC 61000-4-2，±30kV（接触放电）和±30kV（空气放电）
- 高峰值脉冲电流能力：60A（tp = 8/20μs）
- 超小封装（1.0×0.6×0.25mm）
- 保护一条单向输入/输出或电源线
- 低静电放电钳位电压
- 低动态电阻：典型值0.03Ω
- 工作电压：+5.5V
- 固态硅雪崩技术
应用领域
- 蜂窝手机及配件
- 电池保护
- 笔记本电脑与手持设备
- USB VBUS
- 数字线路
