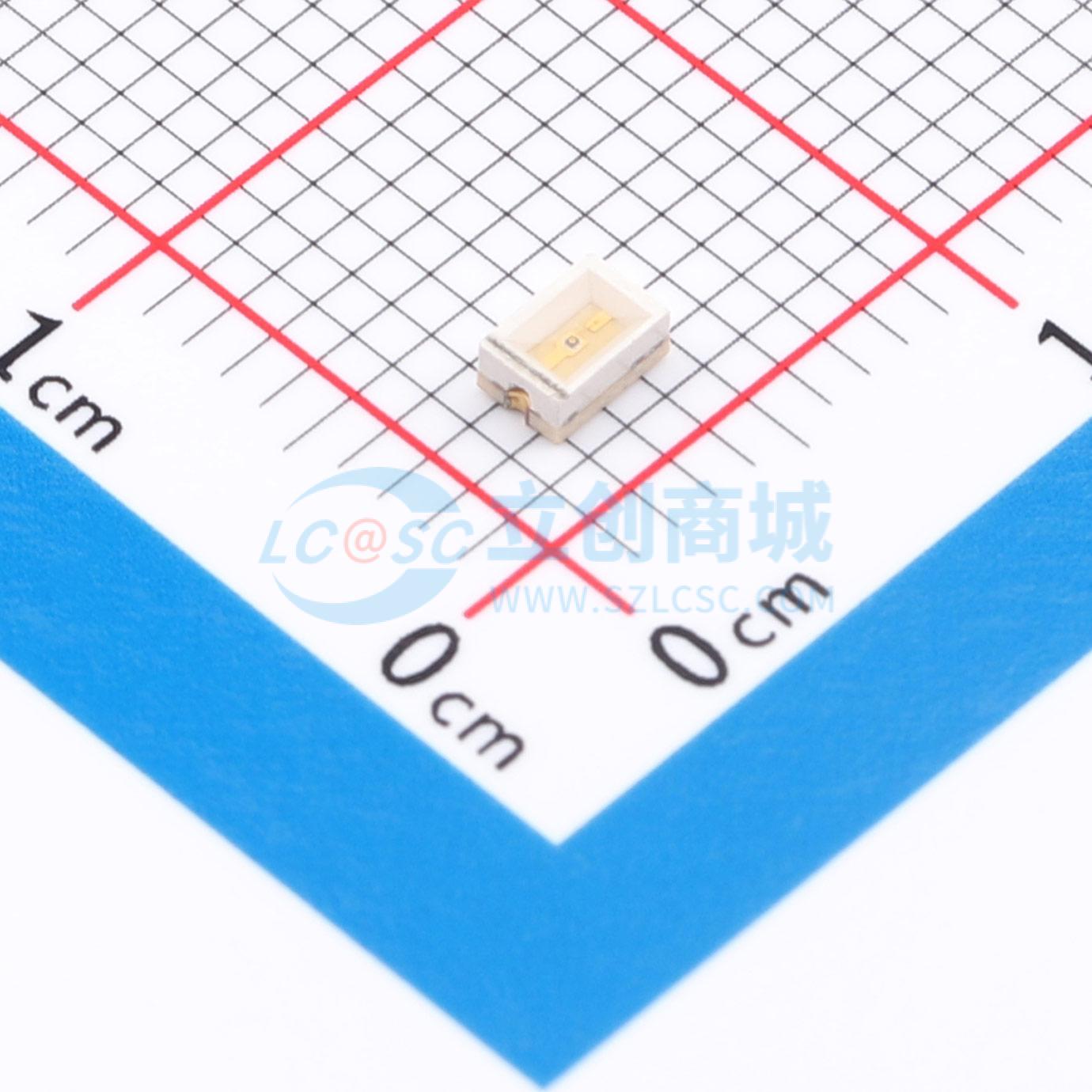

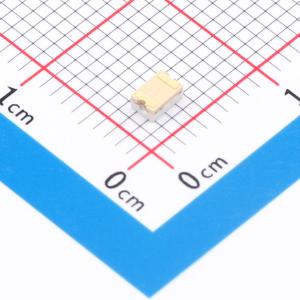

SML-011UTT86
带反射器的红色表面贴装芯片LED，采用透明无色树脂封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- SML-011UTT86
- 商品编号
- C7364066
- 商品封装
- 1208
- 包装方式
- 编带
- 商品毛重
- 0.034732克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 3mmx2mm方形灯头 | |
| 发光颜色 | 红色 | |
| 正向压降(Vf) | 2V | |
| 功率 | 75mW | |
| 测试电流 | 20mA | |
| 波长 | 620nm | |
| 峰值波长 | 630nm | |
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | 无色透明透镜 |
| 属性 | 参数值 | |
|---|---|---|
| 色温 | - | |
| 发光强度 | 63mcd | |
| 发光角度 | 120° | |
| 载带方式 | - | |
| 工作温度 | -40℃~+100℃ | |
| 半波宽 | - | |
| 发光材料 | AlGaInP | |
| 光通量(25℃) | - | |
| 抗静电能力 | 4000V |
商品概述
红色表面贴装芯片LED，带有反射器，采用AlGaInP材料，封装于透明无色树脂中。适用于消费和工业领域。产品每片重量约0.015克，MSL等级为3级。
商品特性
- 尺寸（长×宽×高）：3.0×2.0×1.3 (mm)
- 类型：反射型（单色）
- 发光方向：顶视
- 颜色：红色
- 正向电流IF = 20mA时，发光强度IV典型值为63 (mcd)
- 正向电流IF = 20mA时，正向电压VF典型值为2.0 (V)
- 正向电流IF = 20mA时，波长典型值为630 (nm)
- 视角：2θ1/2 X - Y方向为120°，X' - Y'方向为120°
- MSL等级：3级
应用领域
- 开关背光
- 指示灯
