温馨提醒：图片仅供参考，商品以实物为准

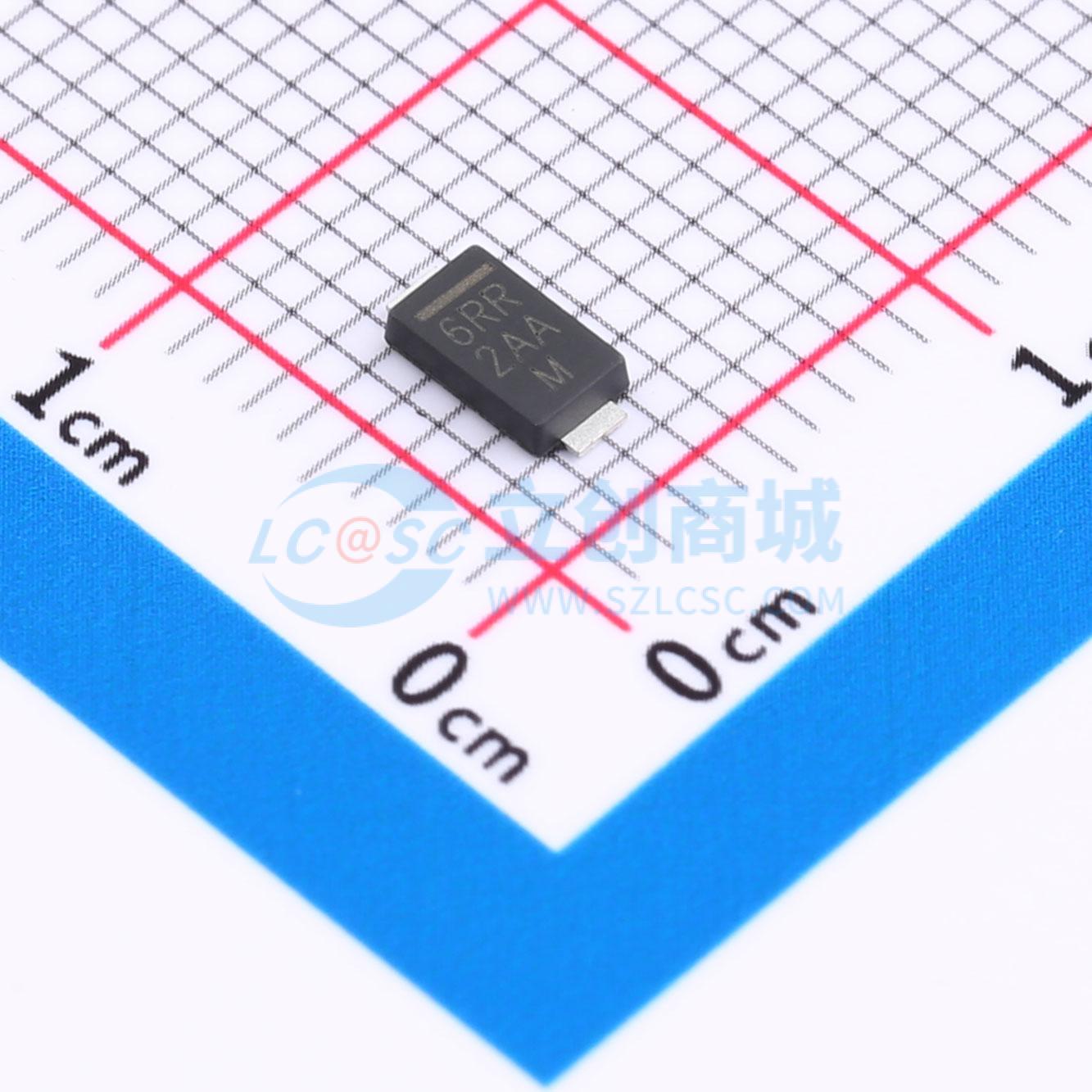

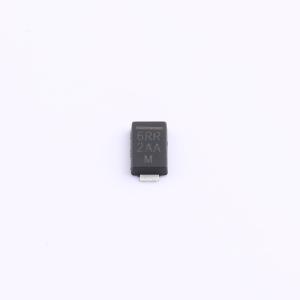

SMA6F75A-M3/H
单向TVS 75V截止 峰值浪涌电流：5.58A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：非常低的外形。 典型高度为0.95mm。 适合自动贴装。 仅单向。 出色的钳位能力。 峰值脉冲功率：600W（10/1000μs）。应用：用于敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信传感器单元的信号线上引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMA6F75A-M3/H
- 商品编号
- C7363465
- 商品封装
- DO-221AC(SLIMSMA)
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 75V | |
| 钳位电压 | 156V | |
| 峰值脉冲电流(Ipp) | 5.58A@8/20us | |
| 峰值脉冲功率(Ppp) | 4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 92.1V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 超薄设计——典型高度为0.95 mm
- 适合自动贴装
- 仅单向
- 出色的钳位能力
- 峰值脉冲功率：- 600 W（10/1000 μs） - 4 kW（8/20 μs）
- 静电放电（ESD）能力：符合IEC 61000-4-2标准四级 - 15 kV（空气放电） - 8 kV（接触放电）
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260 ℃
应用领域
- 用于保护敏感电子设备，防止因感性负载开关和雷击在集成电路（IC）、MOSFET、消费电子、计算机、工业和电信领域传感器单元信号线中产生的电压瞬变。
