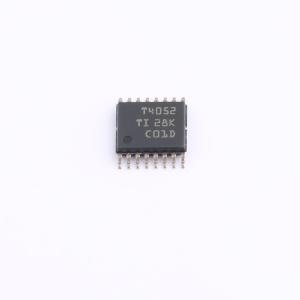

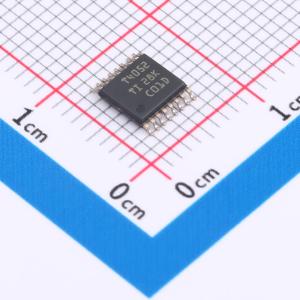

温馨提醒：图片仅供参考，商品以实物为准

TMUX4052PWR

TMUX4052 24V, 8:1, 1-通道, 4:1, 2-通道和2:1, 3-通道多路复用器，具有1.8V逻辑

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX4052 是一个 4:1 的双通道多路复用器。设备工作在单电源 (5 V 至 24 V) 或双电源 (±12 V) 下。
品牌名称: TI(德州仪器)
商品型号: TMUX4052PWR
商品编号: C7362466
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.127克(g)

商品参数

商品概述

TMUX405x 器件是通用互补金属氧化物半导体 (CMOS) 多路复用器 (MUX)。TMUX4051 是一款 8:1、单通道多路复用器，TMUX4052 是一款 4:1、双通道多路复用器，TMUX4053 是一款 2:1、三通道开关。这些器件可采用单电源 (5 V 至 24 V)、双电源 (最高 ±12 V) 或非对称电源 (例如 VDD = 12 V，VSS = -5 V) 供电。较宽的电源电压范围使 TMUX405x 器件可广泛应用于从电池测试仪到家用电器等众多领域。

商品特性

单电源范围：5 V 至 24 V
双电源范围：最高 ±12 V
低电容：3 pF
工作温度范围：-55℃ 至 +125℃
双向信号路径
轨到轨操作
与 1.8 V 逻辑兼容
先断后通开关
静电放电 (ESD) 保护人体模型 (HBM)：2000 V
引脚与行业标准 4051、4052 和 4053 多路复用器兼容

应用领域

模拟多路复用和解复用
工厂自动化与控制
家用电器
电池测试设备
电力传输
医疗领域
楼宇自动化
电网基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	工作电压	5V~24V；-12V~12V
	导通时间(ton)	100ns
	导通电阻(Ron)	60Ω

	属性	参数值
	关闭时间(toff)	90ns
	工作温度	-55℃~+125℃
	导通电容(Con)	8pF
	带宽	600MHz
	传播延迟(tpd)	4ns
