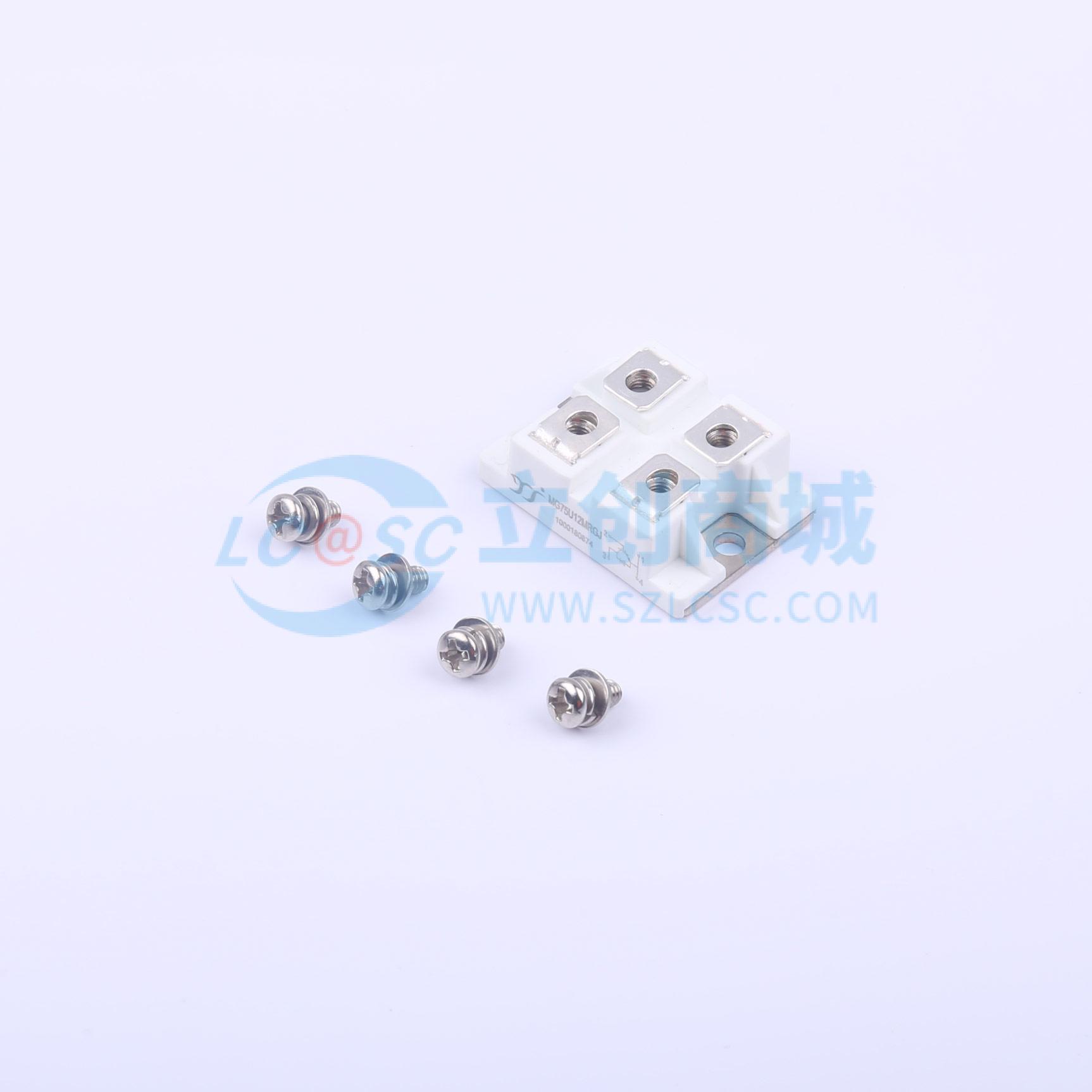

温馨提醒：图片仅供参考，商品以实物为准
MG75U12MRGJ
MG75U12MRGJ 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MG75U12MRGJ-A2-0000
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG75U12MRGJ
- 商品编号
- C781199
- 包装方式
- 盒装
- 商品毛重
- 38.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 420W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 75A | |
| 集电极脉冲电流(Icm) | 150A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.1V | |
| 栅极阈值电压(Vge(th)) | 5.5V | |
| 栅极电荷量(Qg) | 780nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.5nF | |
| 输出电容(Coes) | 400pF | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | 80ns | |
| 关断延迟时间(Td(off)) | 248ns | |
| 导通损耗(Eon) | 7.45mJ | |
| 关断损耗(Eoff) | 4.9mJ | |
| 反向恢复时间(Trr) | 160ns | |
| 工作温度 | -40℃~+125℃ |
