温馨提醒：图片仅供参考，商品以实物为准

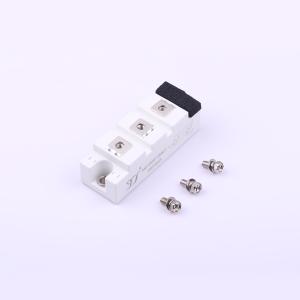

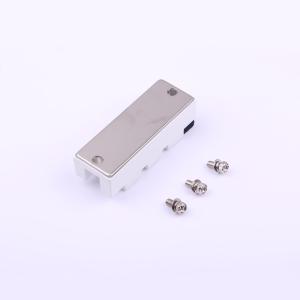

MG100HF12MIC1
1.2kV 150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MG100HF12MIC1-A1-0000
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG100HF12MIC1
- 商品编号
- C781180
- 商品封装
- 螺栓安装
- 包装方式
- 盒装
- 商品毛重
- 156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 150A | |
| 耗散功率(Pd) | 680W | |
| 输出电容(Coes) | 0.29nF | |
| 集射极饱和电压(VCE(sat)) | 1.9V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@4mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 200nC@15V | |
| 输入电容(Cies) | 8.3nF | |
| 开启延迟时间(Td(on)) | 118ns | |
| 关断延迟时间(Td(off)) | 208ns | |
| 导通损耗(Eon) | 2.93mJ | |
| 关断损耗(Eoff) | 5.62mJ | |
| 反向恢复时间(Trr) | 110ns | |
| 工作温度 | -40℃~+150℃ |
优惠活动
购买数量
(8个/盒，最小起订量 1 个)个
起订量：1 个8个/盒
总价金额：
￥ 0.00近期成交0单
