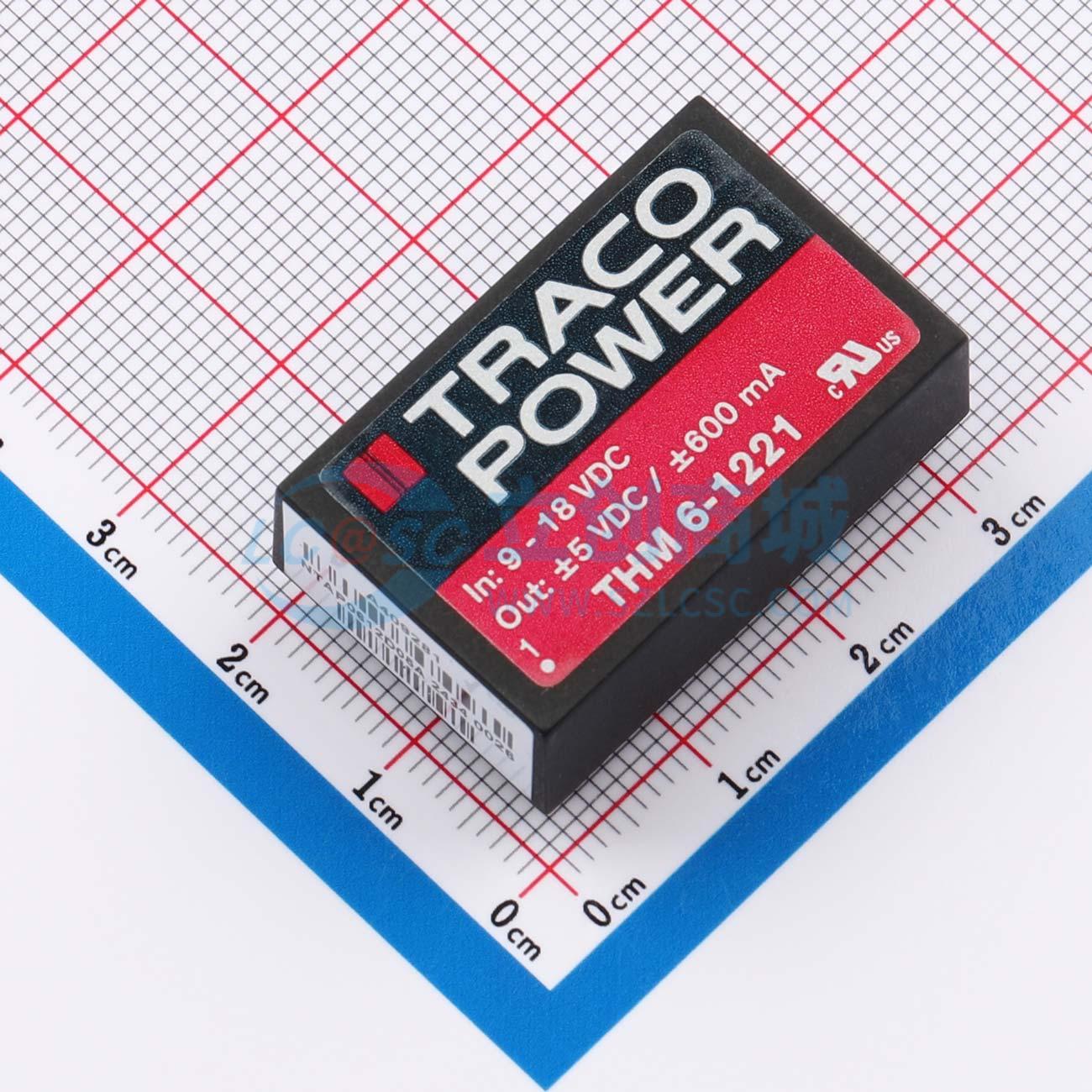

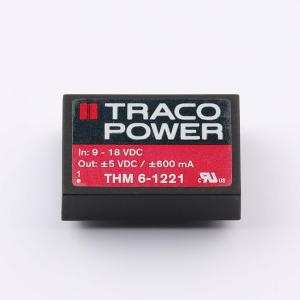

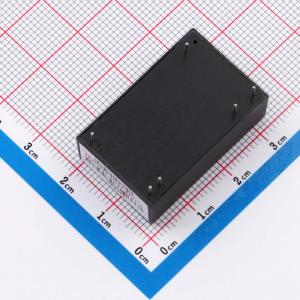

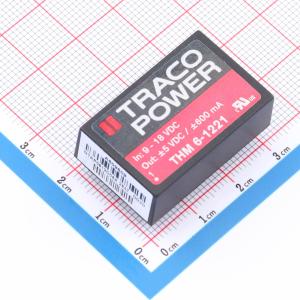

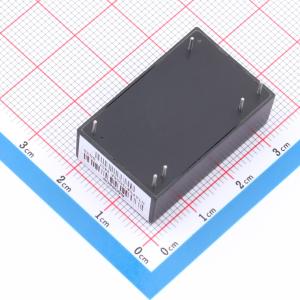

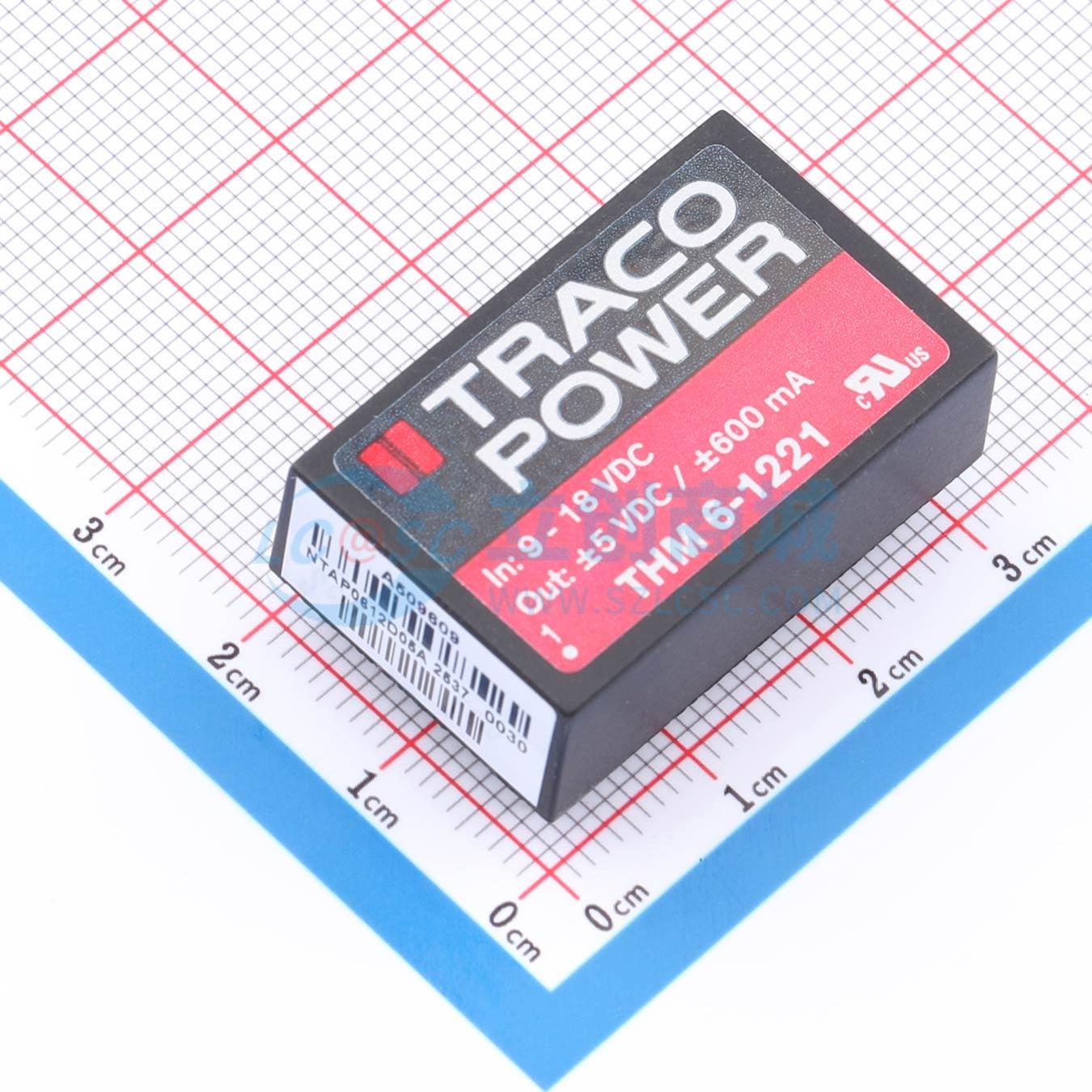

温馨提醒：图片仅供参考，商品以实物为准
THM 6-1221
医疗用6W DC/DC转换器，DIP-24塑料封装，宽输入电压范围，强化隔离系统，低漏电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TRACO POWER
- 商品型号
- THM 6-1221
- 商品编号
- C7361437
- 商品封装
- DIP,31.8x20.3mm
- 包装方式
- 管装
- 商品毛重
- 15.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 2 | |
| 输出功率 | 6W | |
| 工作电压(Vin) | 9V~18V | |
| 转换效率 | 85% | |
| 输出电压(Vout) | ±5V | |
| 输出电流(最大值) | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 860uF | |
| 隔离电压(Vrms) | 5kV | |
| 工作温度 | -40℃~+95℃ | |
| 开关频率 | 250kHz | |
| 静态电流 | 10mA | |
| 纹波噪声 | 30mVp-p | |
| 稳压类型 | 稳压型 |
商品概述
THM 6系列是采用DIP - 24塑料封装的6瓦医疗级DC/DC转换器，输入电压范围宽达2:1。它们提供5000 VAC的加强隔离系统，漏电流极低，小于2 μA。该产品符合IEC/EN/ES 60601 - 1第3版标准，适用于2 x MOPP，并附带ISO 14971风险管理文件。设计和生产符合质量管理体系ISO 13485。转换器效率高达89%，采用最高等级的元件，可在-40℃至+90℃的环境温度范围内可靠运行。它们不仅是医疗设备的可靠解决方案，也适用于运输、控制与测量或IGBT驱动器等要求苛刻的应用领域。
商品特性
- 紧凑型DIP - 24塑料外壳，输入/输出隔离5000 VAC，适用于250 VAC工作电压
- 符合IEC 60601 - 1标准，适用于2 x MOPP
- 按照ISO 14971进行风险管理流程，包括风险管理文件
- 电子组件验收标准符合IPC - A - 610 3级
- 低漏电流 < 2 μA
- 工作温度范围-40℃至90℃
- 电磁兼容性符合IEC 60601 - 1 - 2第4版和EN55032 A类标准
应用领域
- 医疗设备
- 运输
- 控制与测量
- IGBT驱动器
