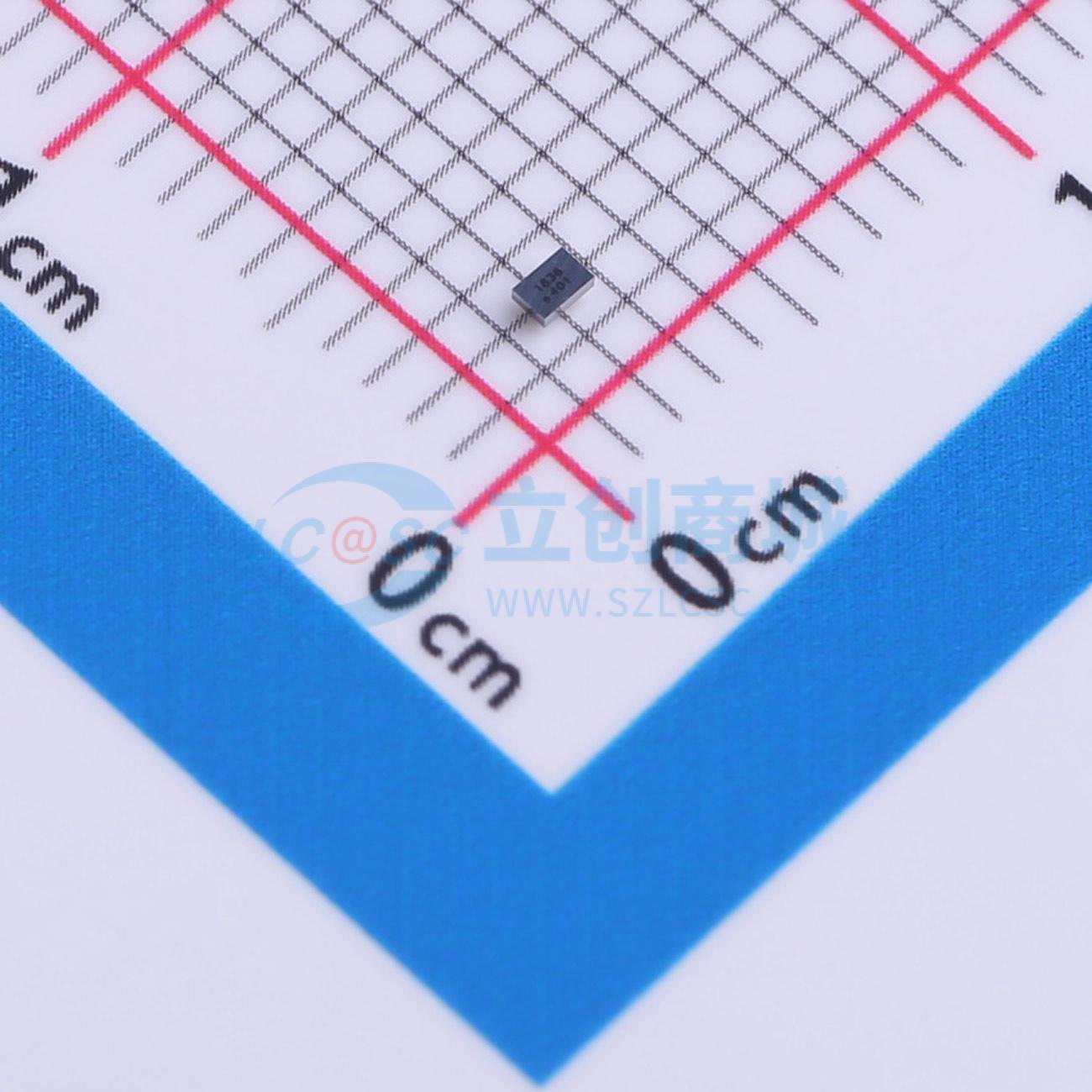

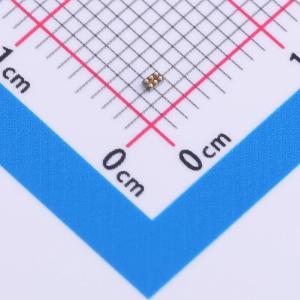

温馨提醒：图片仅供参考，商品以实物为准

TCK401G,LF

28V高输入电压外部FET驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCK401G和TCK402G是28V高输入电压的外部FET驱动IC。它们具有较宽的输入电压范围，采用小尺寸封装WCSP6E（0.8mm x 1.2mm，厚度：0.55mm）的压摆率控制驱动器。此外，通过使用外部串联FET，在开关关闭时，它们可以阻断反向电流。因此，它们适用于如电池充电应用等电源管理选择器。
品牌名称: TOSHIBA(东芝)
商品型号: TCK401G,LF
商品编号: C7360692
商品封装: WCSPE-6(0.8x1.2)
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

TCK401G和TCK402G是28V高输入电压的外部FET驱动IC。它们具有较宽的输入电压范围，采用小尺寸封装WCSP6E（0.8mm x 1.2mm，厚度：0.55mm）的压摆率控制驱动器。此外，通过使用外部串联FET，在开关关闭时，它们可以阻断反向电流。因此，它们适用于如电池充电应用等电源管理选择器。

商品特性

最高输入电压高：VIN max = 40V
输入电压范围宽：VIN = 2.7至28V
自动输出放电
电荷泵电路
浪涌电流降低电路
过压锁定（超过28V）
欠压锁定（低于2.7V）
通过外部背靠背MOSFET实现反向电流保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET
	工作电压	2.7V~28V
	上升时间(tr)	200us
	下降时间(tf)	1.5us

	属性	参数值
	特性	欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+85℃
	输入高电平(VIH)	1.6V
	输入低电平(VIL)	400mV
	静态电流(Iq)	121uA
