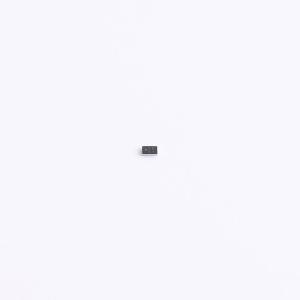

SDM1U30CP3-7
电压:30V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款30V 1A肖特基势垒整流器，针对非常低的正向压降和低泄漏电流进行了优化，采用紧凑管芯尺寸的表面贴装封装，仅占用0.6mm²的电路板空间。低热阻使设计人员能够应对提高效率的设计挑战，同时减少电路板空间。
- 品牌名称
- DIODES(美台)
- 商品型号
- SDM1U30CP3-7
- 商品编号
- C7356825
- 商品封装
- X3-DSN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 正向压降(Vf) | 500mV@1A | |
| 直流反向耐压(Vr) | 30V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 350uA@30V | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 10A |
商品概述
SDM1U30CP3是一款30V、1A的肖特基势垒整流器，针对极低的正向压降和低漏电流进行了优化。它采用紧凑的芯片尺寸表面贴装封装，仅占用0.6平方毫米的电路板空间。低热阻使设计人员能够在提高效率的同时，减少电路板空间，非常适合用于便携式应用。
商品特性
- 板外轮廓为0.275mm，比DFN1006薄30%以上
- 极低的正向电压(VF)可将传导损耗降至最低并提高效率
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
应用领域
- 阻塞二极管
- 升压二极管
- 开关二极管
- 反向保护二极管
