商品详情
产品特点 FEATURES
1
输入电压范围宽：支持40~160Vdc输入，适配高压直流供电场景
2
输出参数稳定：输出12Vdc，额定功率40W，输出电流3.333A，电压精度±1%
3
符合铁路行业标准：满足EN50155/IEC60571铁路标准，包含EN61373冲击振动、EN50121-3-2 EMC要求
4
多重保护功能：具备短路保护（持续自动恢复）、过压保护（钳位型）、过温保护（自动恢复）
5
高可靠性：MTBF达779Khrs（MIL-HDBK-217F 25℃条件），适应严苛环境
6
宽温工作范围：-40~+90℃（需参考降额曲线），存储温度-55~+125℃
7
附加功能：支持远程控制（ON/OFF）、输出电压±10%微调、自然冷却无需风扇
8
紧凑尺寸：50.8×25.4×10.5mm（2×1×0.413英寸），节省安装空间
9
EMC性能：默认符合EN55032 Class A，外部组件可扩展到Class B
10
隔离性能：输入输出隔离电压3KVDC，隔离电阻达1000MΩ/500VDC/25℃
11
输出纹波低：100mVp-p，保证负载设备稳定运行
使用场景 APPLICATIONS
1
铁路信号系统：轨道电路、信号机、应答器等设备供电
2
轨道车辆车载设备：列车控制系统、车载通信终端、乘客信息显示系统
3
铁路通信设备：轨道旁基站、光纤传输设备、无线通信中继器
4
铁路监控系统：车载摄像头、轨道监控传感器、视频录像机
5
轨道交通自动化设备：道岔控制单元、调度系统终端、能耗监测设备
6
工业自动化场景：需要宽输入范围、高可靠性的工业设备（如恶劣环境下的PLC、DCS模块）
7
高压直流供电的电子设备：需稳定12V输出的各类工业及轨道交通相关设备
注意事项 PRECAUTIONS
1
安装时确保设备散热良好，避免密闭空间导致温度过高触发过温保护
2
输入电压需严格控制在40~160Vdc范围内，避免超限损坏模块
3
输出严禁长期短路，虽有保护功能但长期短路可能影响模块寿命
4
远程控制功能需按规格书接线：Power ON为R.C~-Vin>3~12V或开路，Power OFF为<1.2V或短路
5
输出电压微调需按公式计算电阻值，避免随意调整导致输出异常
6
存储时需保持环境温度-55~+125℃，湿度10~95%RH无冷凝
7
若需满足EN55032 Class B EMC要求，需额外添加规格书指定的外部电容和电感组件
8
过载时模块会自动降额，需参考降额曲线调整负载，避免长期过载
9
接线时需区分正负极，错误接线可能导致模块或负载设备损坏
10
焊接时温度不超过260℃，时间不超过3秒，距离外壳至少1.5mm
11
使用前需确认负载电流不超过额定输出电流3.333A

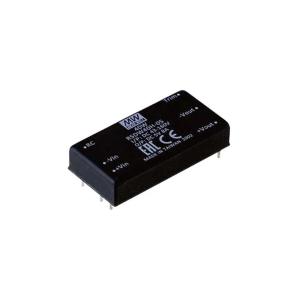

RSDW40H-12
价格：￥184.8
购买数量
个
(288个/袋，最小起订量1个，递增量：1)
