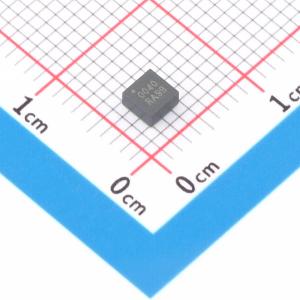

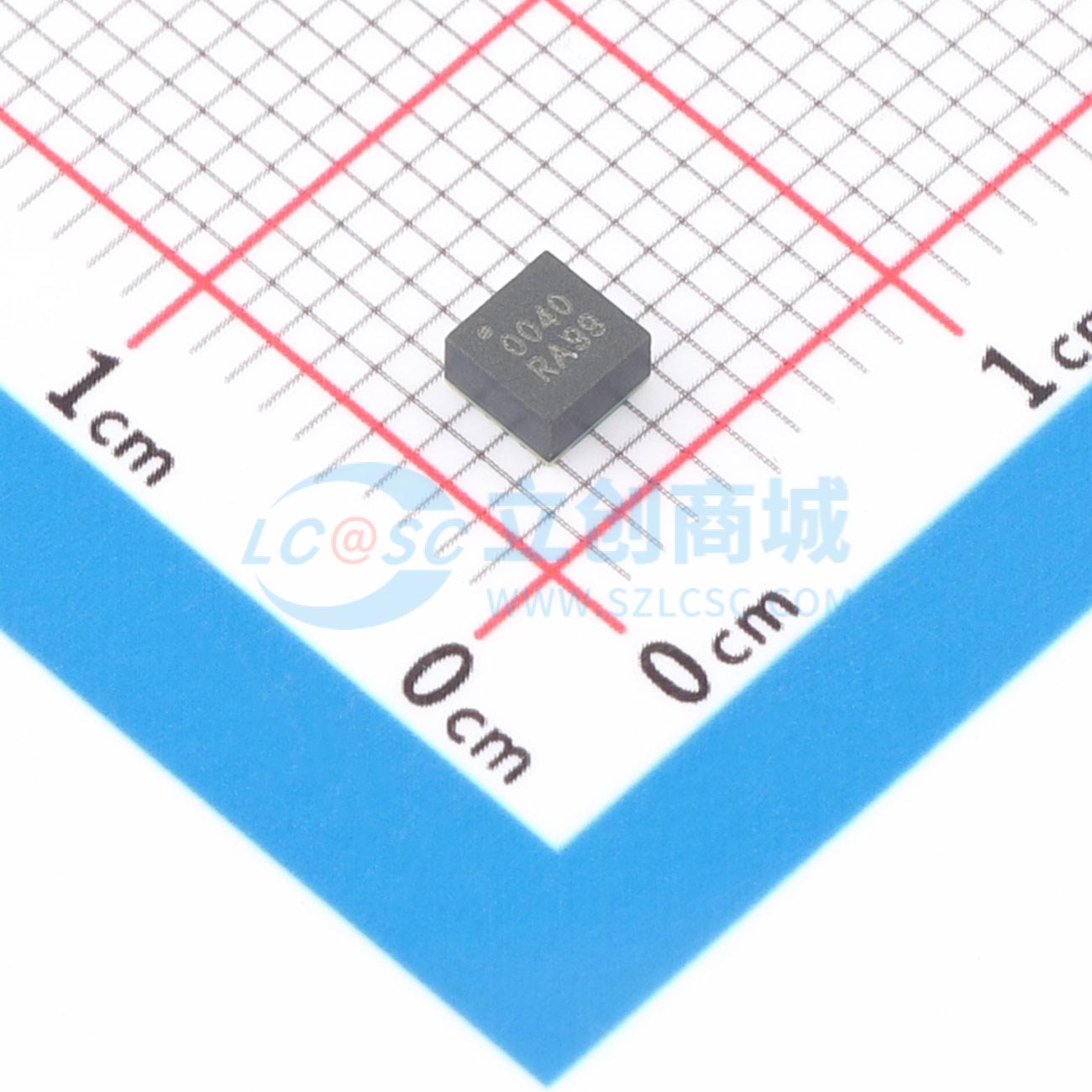

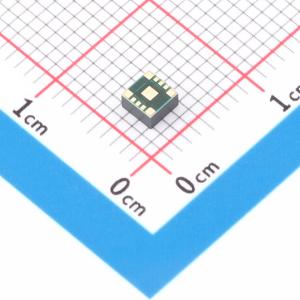

温馨提醒：图片仅供参考，商品以实物为准

RAA2100404GLG#MD0

描述: RAA210040电源模块是一款紧凑的同步降压、非隔离式完整电源，能够提供高达4A的连续电流。通过单路2.7V至5.5V输入电源轨供电，并集成了控制器、栅极驱动器、功率电感和MOSFET，RAA210040针对空间受限的应用进行了优化。基于峰值电流模式控制方案，RAA210040提供快速瞬态响应和出色的环路稳定性。输出电压可低至0.6V，在输入电压、负载和温度变化时，设定点精度优于1.5%。工作频率默认设置为2MHz；不过，也可以通过外部电阻将其设置在500kHz至4MHz之间。支持通过高达4MHz的外部时钟信号进行外部同步。RAA210040支持100%占空比运行，以最大限度地降低开关损耗，并允许压降小于200mV。专用使能引脚和电源正常标志便于系统电源轨排序。一系列保护功能，包括输入欠压锁定（UVLO）、过流保护（OCP）、输出过压保护（OVP）和过温保护（OTP），确保在异常工作条件下安全运行。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA2100404GLG#MD0
商品编号: C7334659
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	静态电流(Iq)	30mA；25mA；19mA
	开关频率	2MHz
	纹波噪声	8mVp-p
	特性	过流保护；过压保护；欠压保护；短路保护；过热保护
	长度	3mm
	宽度	3mm
	高度	1.7mm
	工作温度	-40℃~+125℃

商品概述

RAA210040电源模块是一款紧凑的同步降压、非隔离式完整电源，能够提供高达4A的连续电流。通过单路2.7V至5.5V输入电源轨供电，并集成了控制器、栅极驱动器、功率电感和MOSFET，RAA210040针对空间受限的应用进行了优化。基于峰值电流模式控制方案，RAA210040提供快速瞬态响应和出色的环路稳定性。输出电压可低至0.6V，在输入电压、负载和温度变化时，设定点精度优于1.5%。工作频率默认设置为2MHz；不过，也可以通过外部电阻将其设置在500kHz至4MHz之间。支持通过高达4MHz的外部时钟信号进行外部同步。RAA210040支持100%占空比运行，以最大限度地降低开关损耗，并允许压降小于200mV。专用使能引脚和电源正常标志便于系统电源轨排序。一系列保护功能，包括输入欠压锁定（UVLO）、过流保护（OCP）、输出过压保护（OVP）和过温保护（OTP），确保在异常工作条件下安全运行。

商品特性

4A完整电源
集成控制器、栅极驱动器、MOSFET和电感
2.7V至5.5V输入电压范围
可调输出电压
低至0.6V，在输入电压、负载和温度变化时精度为±1.5%
效率高达95%
默认2MHz电流模式控制操作
500kHz至4MHz电阻可调
高达4MHz外部同步
100%占空比
专用使能引脚和电源正常标志
内部1ms软启动时间
软停止输出放电
UVLO、OCP、负OCP、OVP和OTP
OCP/短路保护（SCP）打嗝模式
紧凑的符合RoHS标准的3mmx3mmx1.7mm 10引脚双扁平嵌入式层压封装

应用领域

电信、工业、光学和医疗设备
负载点转换
MCU、MPU、DSP和FPGA

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~5.5V
	输出电压精度	±1.5%
	输出电压(Vout)	600mV~5V
	输出电流(最大值)	4A
	转换效率	95%
