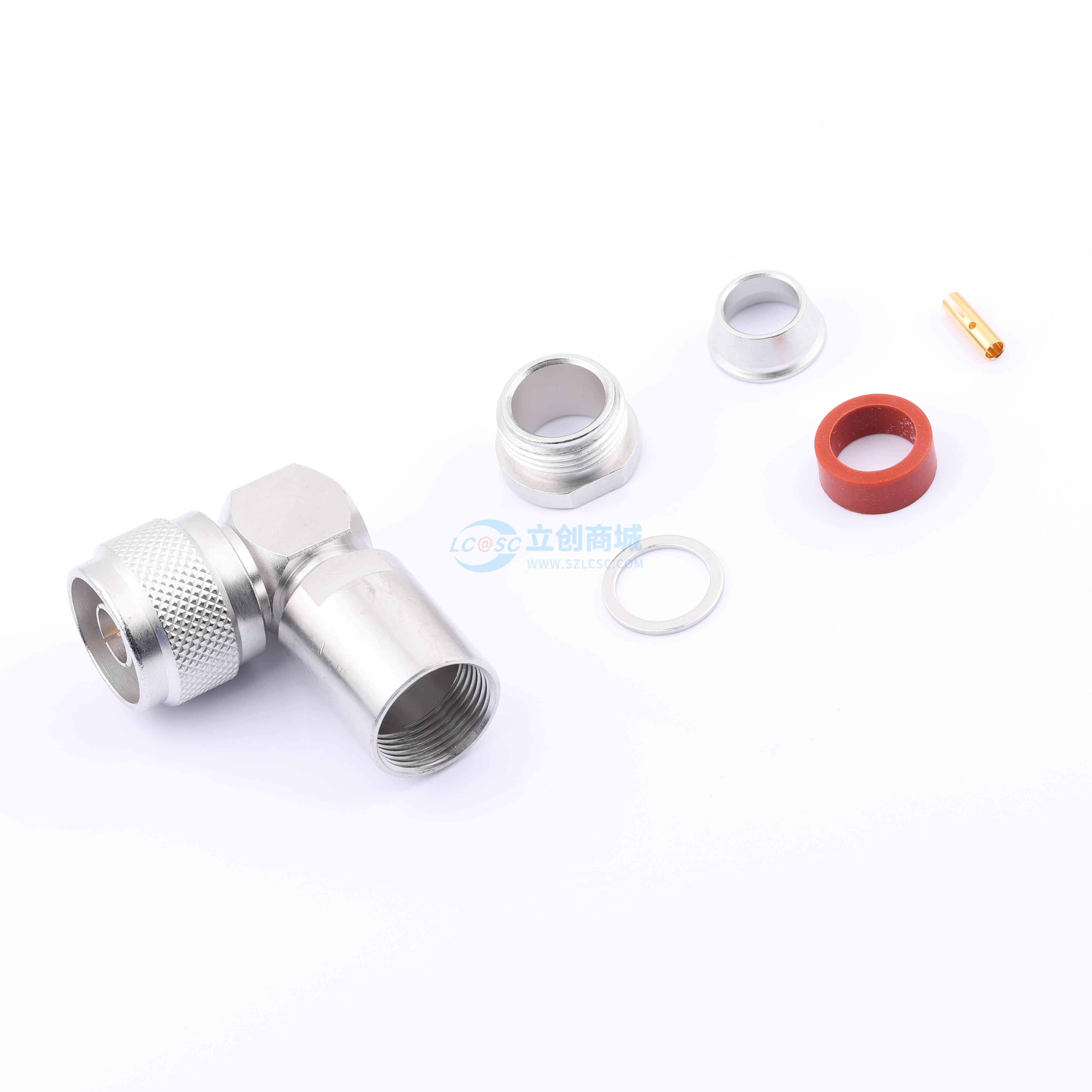

温馨提醒：图片仅供参考，商品以实物为准

R161168000

N型弯头

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：额定阻抗:50 Ω。频率范围:0 11 GHz。温度范围:-55/+155 °C。电压驻波比:1.50 + x F(GHz) 最大
品牌名称: Radiall
商品型号: R161168000
商品编号: C7333339
包装方式: 袋装
商品毛重: 76.33871克(g)

商品参数

商品概述

该产品为N型直角插头夹式电缆10 + 11/50 S + D，额定阻抗50Ω，频率范围0 - 11 GHz，温度额定值-55/+155 °C，电压驻波比最大为1.50 + x F(GHz)，射频插入损耗最大为0.07√F(GHz) dB，额定电压最大1400 Veff，介质耐压最小2500 Veff，绝缘电阻最小5000 MΩ，气密密封为NA Atm.cm³/s，泄漏（仅加压时）为NA，机械耐久性为500次循环，重量69.9克。适用电缆包括KX 4、KX 8、RG 11、RG 144、RG 165、RG 213、RG 214、RG 216、RG 225、RG 393等。电缆保持力最小200 N，中心触点保持力轴向力（配合端）最小68 N，轴向力（另一端）最小68 N，扭矩最小NA cm.N，推荐扭矩：配合时130 cm.N，面板螺母为NA cm.N，夹紧螺母500 cm.N。

商品特性

额定阻抗：50Ω
频率范围：0 - 11 GHz
温度额定值：-55/+155 °C
电压驻波比：最大1.50 + x F(GHz)
射频插入损耗：最大0.07√F(GHz) dB
额定电压：最大1400 Veff
介质耐压：最小2500 Veff
绝缘电阻：最小5000 MΩ
气密密封：NA Atm.cm³/s
泄漏（仅加压时）：NA
机械耐久性：500次循环
重量：69.9克
电缆保持力：最小200 N
中心触点保持力轴向力（配合端）：最小68 N
中心触点保持力轴向力（另一端）：最小68 N
扭矩：最小NA cm.N
推荐扭矩（配合）：130 cm.N
推荐扭矩（面板螺母）：NA cm.N
推荐扭矩（夹紧螺母）：500 cm.N

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF射频同轴连接器
	连接器类型	接头
	端口数量	1
	频率	11GHz
	射频系列	N型

	属性	参数值
	阻抗	50Ω
	样式	弯头
	额定电压	1.4kV
	工作温度	-55℃~+155℃
