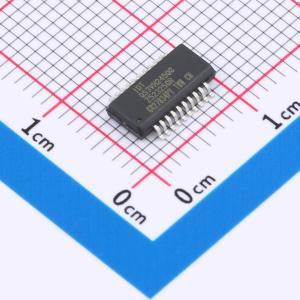

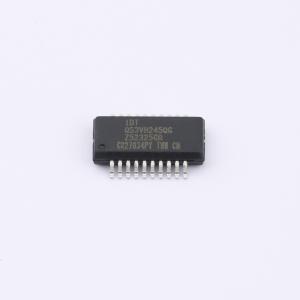

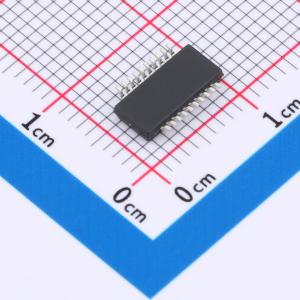

QS3VH245QG8

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高带宽总线开关，具有非常低的导通电阻，通过开关的传播延迟低于250ps。开关可在与LVTTL兼容的输出使能信号控制下开启，实现双向数据流，无额外延迟或接地反弹。开启状态下，开关可通过高达5V的信号；关闭状态下，开关在端子处提供非常高的阻抗。近乎零的传播延迟、高关断阻抗和过压容限的结合，使其非常适合高性能通信应用。工作温度范围为 -40℃ 至 +85℃。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: QS3VH245QG8
商品编号: C7329915
商品封装: QSOP-20
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

QS3VH245 HotSwitch 8位总线开关是一款高带宽总线开关。QS3VH245的导通电阻极低，通过开关的传播延迟低于250ps。在与LVTTL兼容的输出使能信号控制下，开关可导通，实现双向数据流，且不会增加延迟或产生接地反弹。导通状态下，开关可传输高达5V的信号。关断状态下，开关端子呈现高阻抗。近乎零传播延迟、高关断阻抗和过压容限的特性组合，使QS3VH245非常适合高性能通信应用。 QS3VH245的工作温度范围为-40°C至+85°C。

商品特性

N沟道FET开关，无连接至VCC的寄生二极管 – 掉电条件下实现隔离 – 无连接至VCC或GND的直流路径 – 关断和导通状态均能承受5V电压
I/O可承受5V电压
低导通电阻 - 典型值为4Ω
在工作范围内导通电阻特性平坦
轨到轨切换，范围为0 - 5V
近乎零延迟的双向数据流：无额外接地反弹
通道间导通电阻匹配良好
VCC工作电压：2.3V至3.6V
高带宽 - 高达500MHz
与LVTTL兼容的控制输入
所有开关和控制输入均有下冲钳位二极管
低I/O电容，典型值为4pF
提供QSOP、SOIC和TSSOP封装

应用领域

热插拔
10/100 Base-T以太网局域网交换机
低失真模拟开关
替代机械继电器
ATM 25/155交换
总线切换和隔离

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	通道数	8
	工作电压	2.3V~3.6V
	导通时间(ton)	7ns
	导通电阻(Ron)	4Ω

	属性	参数值
	关闭时间(toff)	6.5ns
	工作温度	-40℃~+85℃
	导通电容(Con)	8pF
	带宽	500MHz
