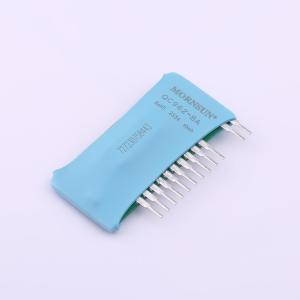

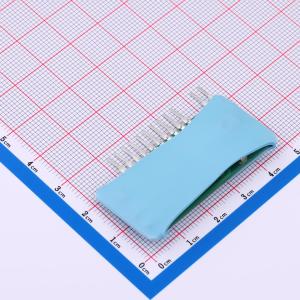

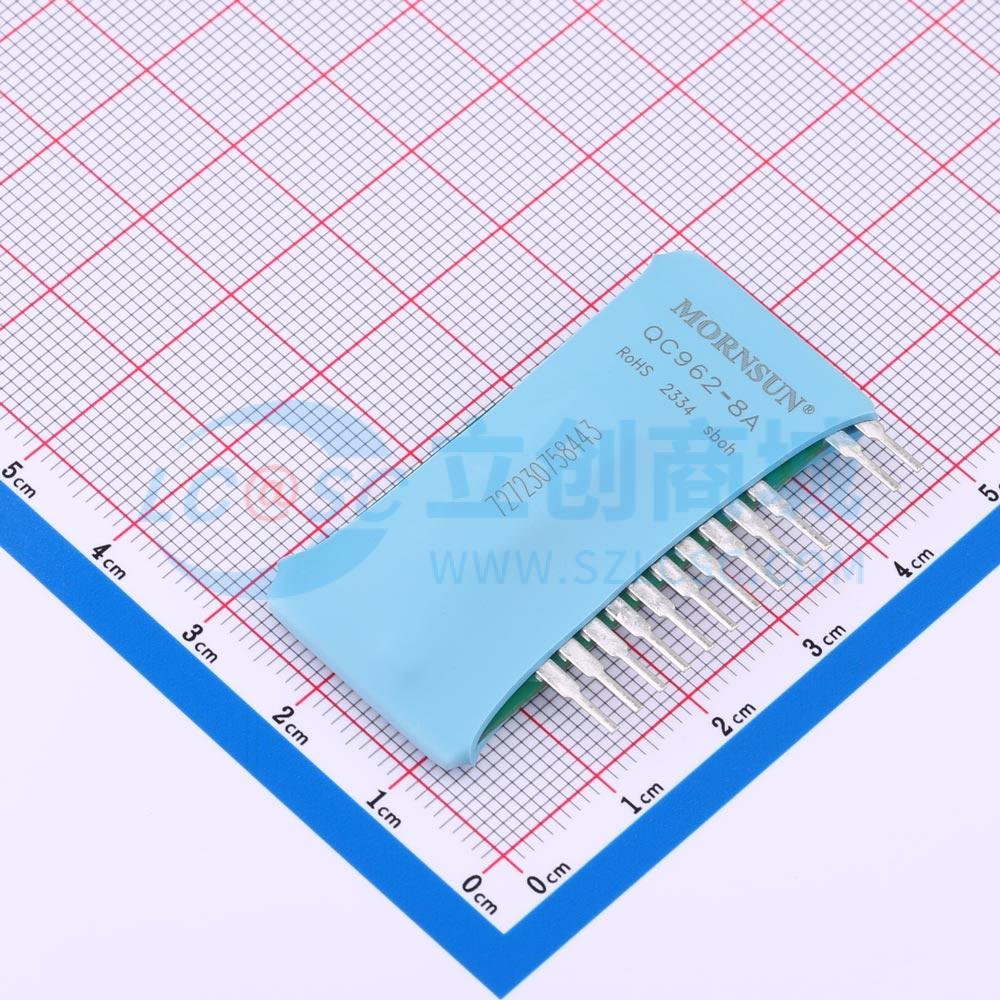

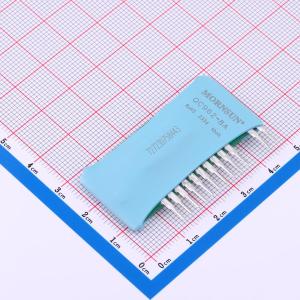

温馨提醒：图片仅供参考，商品以实物为准
QC962-8A
QC962-8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QC962 8A是一款集成式混合IGBT驱动器。其主要功能是接收来自控制器的方波信号，并将其转换为隔离、放大的栅极信号，以控制IGBT的导通和关断周期。该方波信号通过光耦提供可靠的电气隔离，因此控制系统不会受到IGBT产生的共模干扰影响
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QC962-8A
- 商品编号
- C7329297
- 商品封装
- SIP-12
- 包装方式
- 托盘
- 商品毛重
- 5.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 8A | |
| 拉电流(IOH) | 8A | |
| 工作电压 | 14V~18V；-15V~-7V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 600ns | |
| 下降时间(tf) | 400ns | |
| 传播延迟 tpLH | 400ns | |
| 传播延迟 tpHL | 600ns | |
| 特性 | 短路保护(SCP) | |
| 工作温度 | -40℃~+70℃ |
