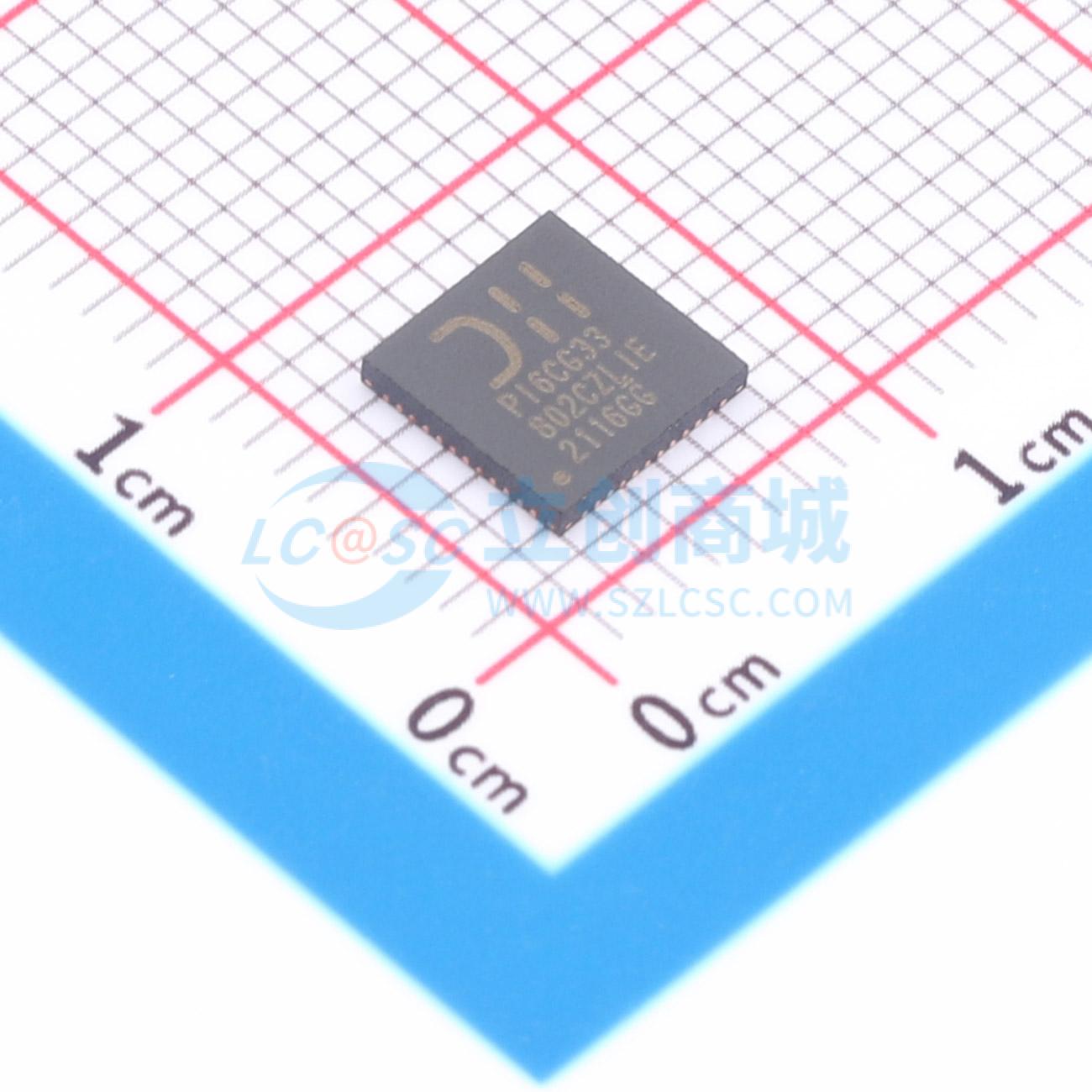

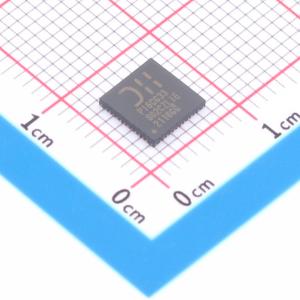

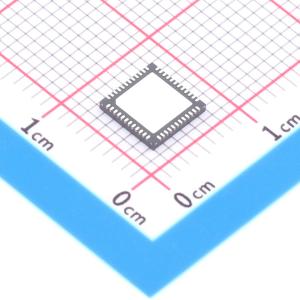

PI6CG33802CZLIEX-13R

8输出低功耗PCIe时钟发生器，带片上终端和低抖动输出，支持多种配置选项

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: DIODES(美台)
商品型号: PI6CG33802CZLIEX-13R
商品编号: C7327742
商品封装: TQFN-48(6x6)
包装方式: 编带
商品毛重: 0.177克(g)

商品参数

商品概述

该器件是一款8输出、极低功耗的PCIe时钟发生器，支持多代规范。它使用25MHz晶体或CMOS参考时钟作为输入，生成具有片内终端的100MHz低功耗差分HCSL输出。片内终端可以节省外部电阻并简化布局。此外，它还提供一个额外的缓冲参考输出，可作为其他电路的低噪声参考。该器件采用锁相环设计以实现极低抖动，满足相关规范要求。它还提供多种可配置选项，例如通过SMBUS调整输出压摆率和幅度，使用户能够轻松优化其电路板的性能。该器件还支持可选的扩频功能，以降低电磁干扰。

商品特性

3.3V供电电压，晶体/CMOS输入频率为25 MHz
八个具有片内终端的差分低功耗HCSL输出，默认输出阻抗为85Ω
独立的输出使能控制
提供参考CMOS输出
每个输出均可编程压摆率和输出幅度
在锁相环锁定前，差分输出被阻断
差分输出可选0%、-0.25%或-0.5%的扩频调制
可通过配置引脚或SMBus进行设置
差分输出间偏移小于60ps
极低抖动输出
差分周期到周期抖动小于50ps
符合多代PCIe规范要求
采用无铅且完全符合RoHS标准的封装
封装形式为48引脚6mm × 6mm TQFN

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	I2C
	最大输出频率	100MHz
	工作电压	3.135V~3.465V
	输出通道数	8
	工作温度	-40℃~+85℃
	周期抖动	-

	属性	参数值
	相邻周期抖动	20ps
	相位抖动	900fs
	相位偏移	不支持
	时钟/振荡器	外置
	输入电平	CMOS
	输出电平	HCSL
	功能特性	-
