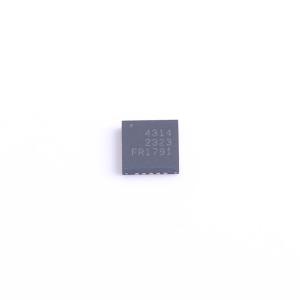

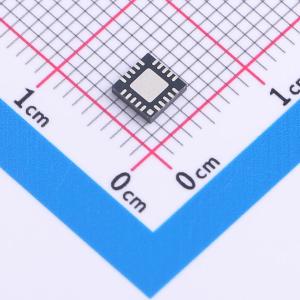

温馨提醒：图片仅供参考，商品以实物为准
PE4314B-Z
1 MHz至2.5 GHz超CMOS射频数字步进衰减器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PE4314是一款基于HaRPTM技术的6位射频数字步进衰减器，支持1 MHz至2.5 GHz的频率范围。它具有无毛刺的衰减状态转换，并支持1.8V控制电压和高达+105°C的扩展工作温度范围，适用于多种有线宽带应用。
- 品牌名称
- pSemi(游隼半导体)
- 商品型号
- PE4314B-Z
- 商品编号
- C7327101
- 商品封装
- VFQFN-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.445克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF衰减器 | |
| 频率范围 | 1MHz~2.5GHz | |
| 阻抗 | 75Ω |
| 属性 | 参数值 | |
|---|---|---|
| 衰减值 | 31.5dB | |
| 工作温度 | -40℃~+105℃ |
商品概述
PE4314是一款75Ω的HaRP技术增强型6位RF数字步进衰减器（DSA），支持1 MHz至2.5 GHz的频率范围。它具有无毛刺的衰减状态转换，并支持1.8V控制电压和高达+105℃的扩展工作温度范围，使其适用于多种有线宽带应用。
PE4314是PE4304、PE4307、PE4308和PE43404的引脚兼容升级版本。集成的数字控制接口支持串行和并行编程衰减，包括在上电时设置初始衰减状态的功能。
PE4314的衰减范围为31.5 dB，步进为0.5 dB。它能够在2.5 GHz范围内保持0.5 dB的单调性。此外，如果RF端口上有0 VDC，则不需要外部阻隔电容。
PE4314采用pSemi的UltraCMOS工艺制造，这是一种基于蓝宝石衬底的绝缘体上硅（SOI）技术的专利变体。
应用领域
- DOCSIS 3.I/O 用户端设备(CPE)和基础设施
- 卫星用户端设备(CPE)和基础设施
- 光纤用户端设备(CPE)和基础设施
